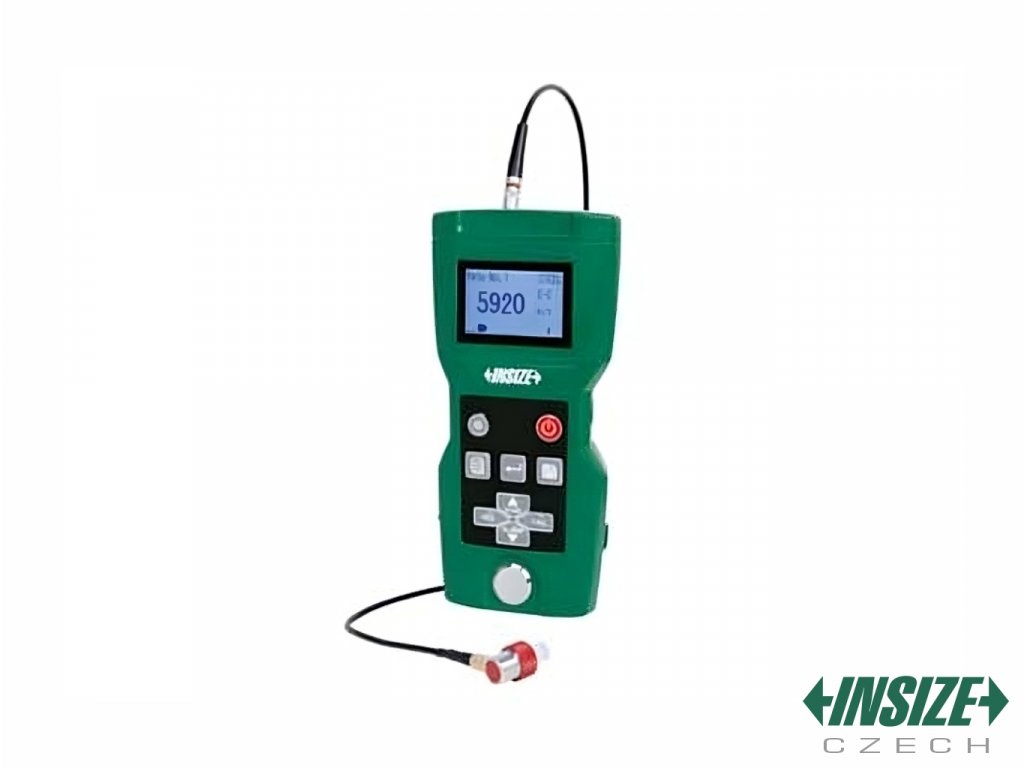

Ultrazvukový přístroj pro měření tloušťky, pokročilý typ INSIZE ISU-800D

• Měří tloušťku stěny přes nátěr
• Kompenzace teploty v reálném čase eliminuje chybu způsobenou kolísáním teploty
• Podporujte jak jednoprvkové snímače, tak dvouprvkové snímače
• Režim měření
  • standardní režim (dvouprvkový snímač; režim P-E), (jednoprvkový snímač; režim I-E)
  • režim proniknutí nátěrem (dvouprvkový snímač; režim I-E), (jednoprvkový snímač; režim E-E nebo automatický režim)
• Metoda měření
  • jeden bod
  • skenování
  • odchylka
• Nastavte horní a dolní limit pro upozornění při překročení limitu
• Jednobodová a dvoubodová kalibrace
• Funkce zamknutí kláves zabraňuje změně nastavení parametrů způsobené nechtěným stisknutím během měření
• Paměť na až 1000 naměřených hodnot
• Data lze přenést do PC pomocí Bluetooth nebo přes Mini-USB

Technická specifikace

Měřicí rozsah

• viz specifikace snímačů

Rozlišení

• 0,01 mm
• 0,001 mm

Přesnost

• viz specifikace snímačů

Rychlost

• 1~19999 m/s

Výstup dat

• Bluetooth
• USB

Zdroj napájení

• 3,7 V dobíjecí lithiová baterie

Rozměry

• 157x78x37 mm

Hmotnost

• 260 g

Specifikace snímačů

ISU-S15-P06 (v balení)

• Typ: jednoprvkový
• Frekvence: 15 MHz
• Průměr: ⌀8 mm
• Meřicí rozsah: I-E (0,9~28 mm), E-E (0,15~14 mm)
• Min. velikost trubky (průměr x tloušťka stěny): I-E (⌀10x1,5 mm), E-E (⌀15x0,35 mm)
• Přesnost: ±0,02 mm/0,3%H (H je naměřená tloušťka v mm)
• Pracovní teplota: -10~60°C
• Použití: pro velmi přesné měření nebo tenké dílce

ISU-S15-P06-CB (volitelné) *Blokátor zpoždění pro ISU-S15-P06

• Průměr: ⌀5 mm
• Meřicí rozsah: I-E (0,9~10 mm), E-E (0,15~5 mm)
• Min. velikost trubky (průměr x tloušťka stěny): I-E (⌀10x1,2 mm), E-E (⌀15x0,35 mm)
• Přesnost: ±0,02 mm/0,3%H (H je naměřená tloušťka v mm)
• Pracovní teplota: -10~60°C
• Použití: pro velmi přesné měření nebo dílce s nepravidelným povrchem

ISU-S15-P06-CB1 (volitelné) *Blokátor zpoždění pro ISU-S15-P06

• Průměr: ⌀8 mm
• Meřicí rozsah: I-E (0,9~38 mm), E-E (0,3~19 mm)
• Přesnost: ±0,02 mm/0,3%H (H je naměřená tloušťka v mm)
• Pracovní teplota: -10~60°C
• Použití: pro velmi přesné měření nebo tlusté dílce

ISU-S2M-P14 (volitelné)

• Typ: jednoprvkový
• Frekvence: 2 MHz
• Průměr: ⌀19 mm
• Meřicí rozsah: I-E (30~2000 mm), E-E (30~1000 mm)
• Přesnost: ±0,5%H (H je naměřená tloušťka v mm)
• Pracovní teplota: -10~310°C
• Použití: velmi tlusté dílce

ISU-G5M-P10 (volitelné)

• Typ: dvouprvkový
• Frekvence: 5 MHz
• Průměr: ⌀13 mm
• Meřicí rozsah: 0,8~300 mm
• Min. velikost trubky (průměr x tloušťka stěny): ⌀25x3 mm
• Přesnost: ±0,04 mm (rozsah: <10 mm), ±H/333 mm (rozsah: ≥10 mm) (H je naměřená tloušťka v mm)
• Pracovní teplota: -10~60°C
• Použití: normální dílce

ISU-G5M-P08 (volitelné)

• Typ: dvouprvkový
• Frekvence: 5 MHz
• Průměr: ⌀11 mm
• Meřicí rozsah: 0,8~225 mm
• Min. velikost trubky (průměr x tloušťka stěny): ⌀20x1,2 mm
• Přesnost: ±0,04 mm (rozsah: <10 mm), ±H/333 mm (rozsah: ≥10 mm) (H je naměřená tloušťka v mm)
• Pracovní teplota: -10~60°C
• Použití: oblé a normální dílce

ISU-G7M-P06 (volitelné)

• Typ: dvouprvkový
• Frekvence: 7,5 MHz
• Průměr: ⌀9 mm
• Meřicí rozsah: 0,8~50 mm
• Min. velikost trubky (průměr x tloušťka stěny): ⌀15x1,2 mm
• Přesnost: ±0,04 mm (rozsah: <10 mm), ±H/333 mm (rozsah: ≥10 mm) (H je naměřená tloušťka v mm)
• Pracovní teplota: -10~60°C
• Použití: oblé a malé dílce

ISU-G2M-P12 (volitelné)

• Typ: dvouprvkový
• Frekvence: 2 MHz
• Průměr: ⌀17 mm
• Meřicí rozsah: 3~700 mm
• Min. velikost trubky (průměr x tloušťka stěny): ⌀30x4 mm
• Přesnost: ±0,05 mm/0,5%H (H je naměřená tloušťka v mm)
• Pracovní teplota: -10~60°C
• Použití: odlitky a tlusté dílce

ISU-H3M-P12 (volitelné)

• Typ: dvouprvkový
• Frekvence: 3 MHz
• Průměr: ⌀15 mm
• Meřicí rozsah: 2~200 mm
• Min. velikost trubky (průměr x tloušťka stěny): ⌀25x3 mm
• Přesnost: ±0,05 mm/0,5%H (H je naměřená tloušťka v mm)
• Pracovní teplota: -10~310°C
• Použití: dílce s vysokou teplotou

Obsah dodávky

• Ultrazvukový tloušťkoměr ISU-800D (1 ks)
• Snímač ISU-S15-P06 (1 ks)
• Napájecí adaptér (1 ks)
• USB kabel (1 ks)
• Spojovací prostředek (1 ks)

Volitelné příslušenství

• Snímače - viz specifikace snímačů
• Spojovací prostředek ISU-HT5-COUPLANT
• Termotiskárna ISU-800D-PRINTER
