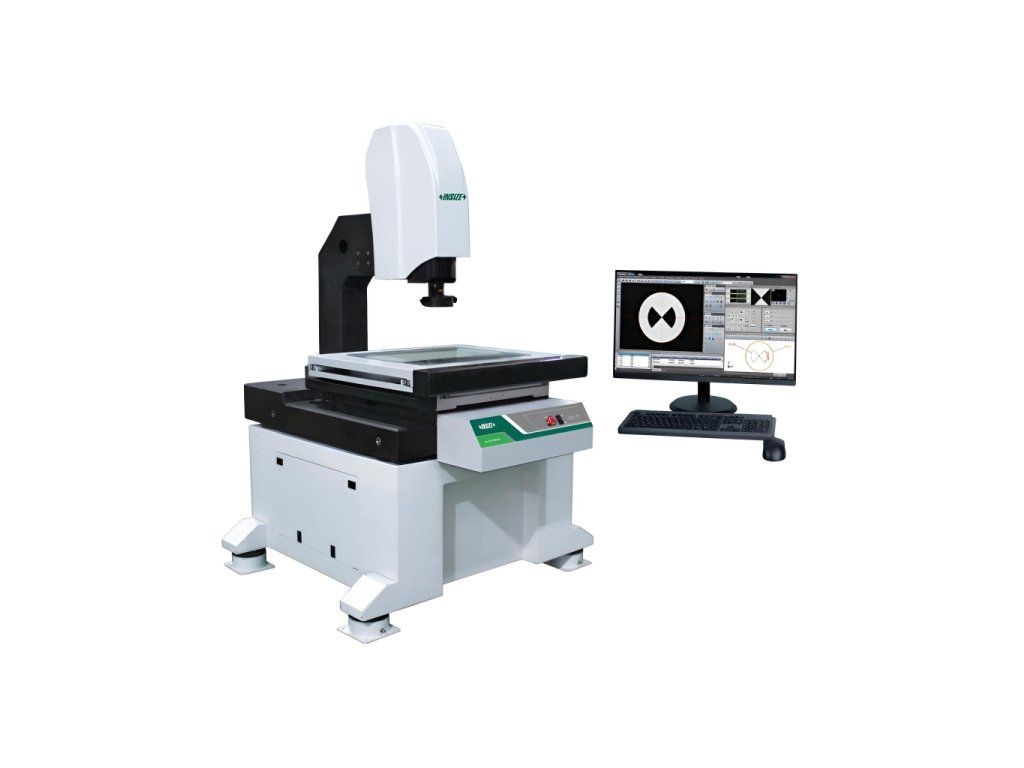

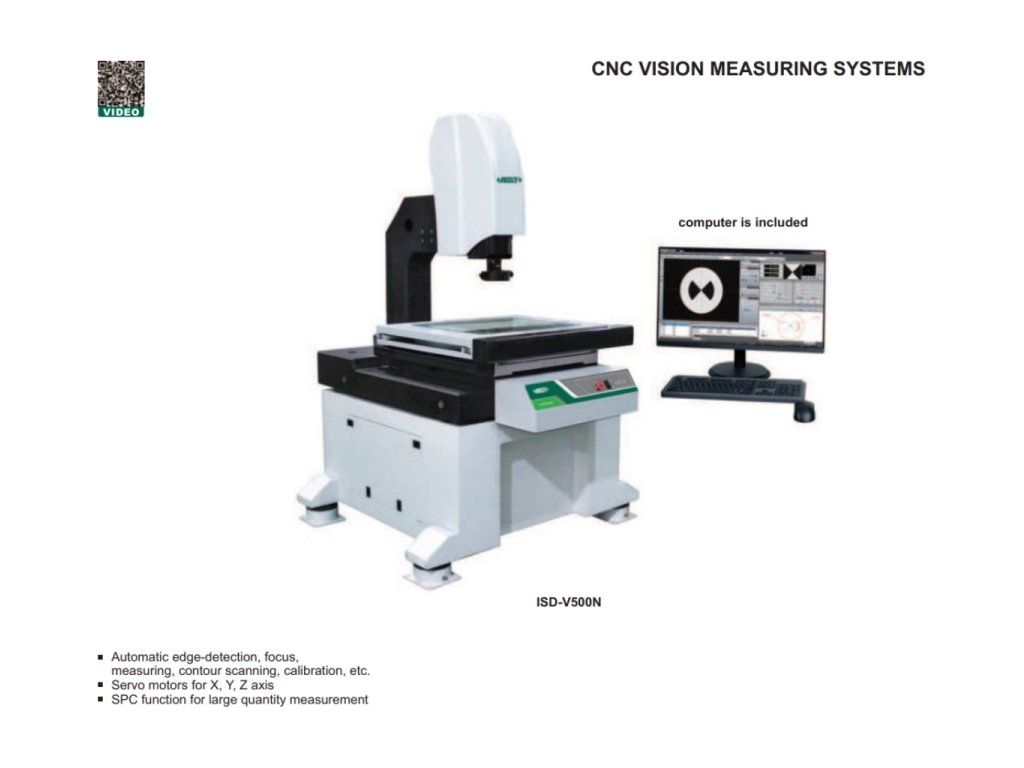

CNC optický měřicí přístroj INSIZE ISD-V
CNC optický měřicí přístroj od INSIZE. Na výběr jsou 4 varianty s maximální výškou 200 mm nebo 400 mm a maximální hmotností 30 kg měřeného předmětu.
| Kategorie: | Na poptávku |
|---|
Dodává se jako kompletní pracoviště včetně servisního balíku. Uvedená cena je již včetně instalace, kompletního nastavení do provozu, zaškolení obsluhy a následné technické podpory po dobu jednoho roku.
Technická specifikace
- CNC optický měřicí přístroj
- Automatická detekce hran, zaostřování, měření, skenování kontur, kalibrace atd.
- Servomotory pro osy X, Y, Z, funkce SPC pro měření velkých objemů, měřicí software není součástí dodávky
Optický měřicí přístroj

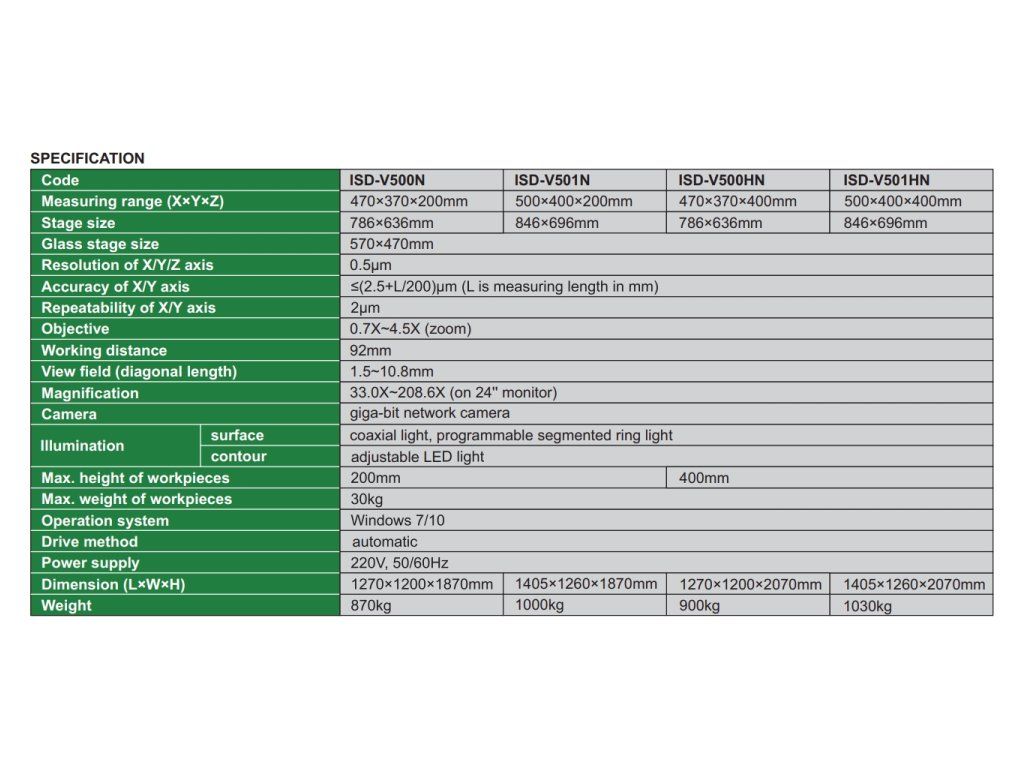

| Produkt | ISD-V500N | ISD-V501N | ISD-V500HN | ISD-V501HN | |
| Měřicí rozsah (X×Y×Z) | 470x370x200 mm | 500x400x200 mm | 470x370x400 mm | 500x400x400 mm | |
| Celková plocha | 786x636 mm | 846x696 mm | 786x636 mm | 846x696 mm | |
| Skleněná plocha | 570x470 mm | ||||
| Rozlišení osy X/Y | 0,5 µm | ||||
| Přesnost osy X/Y | ≤(2.5+L/200)μm (L je měřená délka v mm) | ||||
| Opakovatelnost | 2 µm | ||||
| Objektiv | 0.7X~4.5X (zoom) | ||||
| Pracovní vzdálenost | 92 mm | ||||
| Zorné pole diagonálně | 1,5~10,8 mm | ||||
| Zvětšení | 33.0X~208.6X (na 24" monitoru) | ||||
| Kamera | Giga-bit | ||||
| Osvětlení | Povrchu | koaxiální světlo, programovatelné LED světlo | |||
| Obrysu | nastavitelné LED světlo | ||||
| Max. výška měřeného předmětu | 200 mm | 400 mm | |||
| Max. hmotnost měřeného předmětu | 30 kg | ||||
| Operační systém | Windows 7/10 | ||||
| Ovládání | Automatické | ||||
| Napájení | 220 V, 50/60 Hz | ||||
| Rozměry | 1270x1200x1870 mm | 1405x1260x1870 mm | 1270x1200x2070 mm | 1405x1260x2070 mm | |
| Hmotnost | 870 kg | 1000 kg | 900 kg | 1030 kg | |
| Kterou kalibraci objednat? |

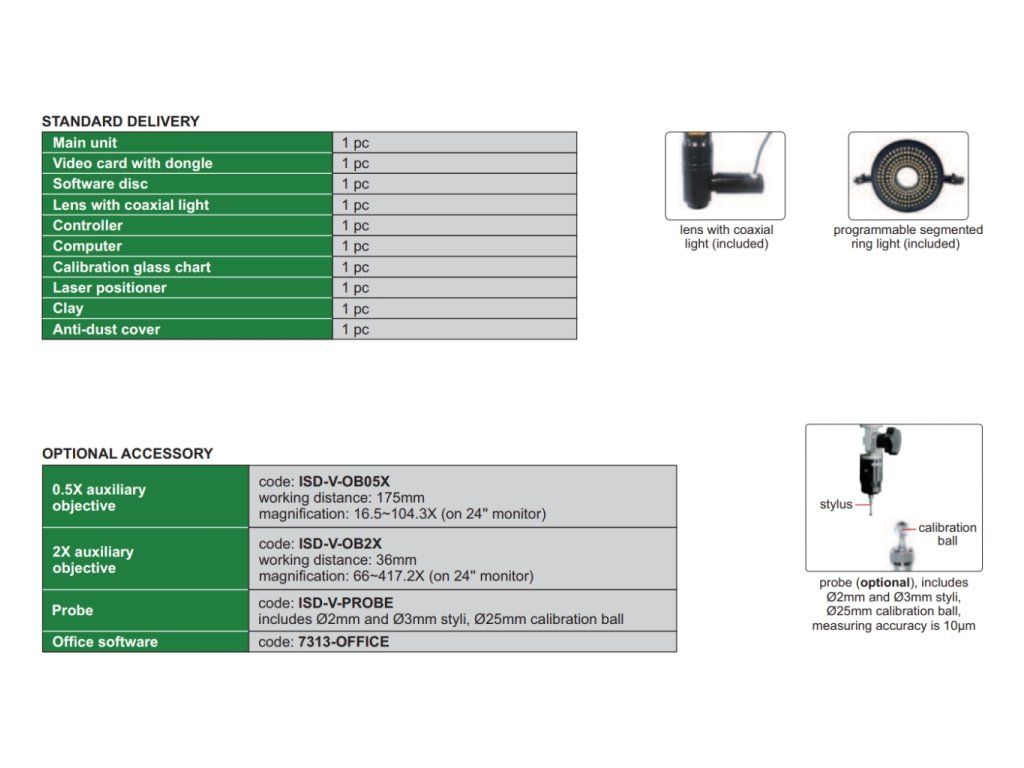

Standardní dodávka obsahuje
| CNC optický měřicí přístroj | 1 ks |
| Grafická karta s hardwarovým klíčem | 1 ks |
| Software | 1 ks |
| Objektiv s koaxiálním světlem | 1 ks |
| Ovladač | 1 ks |
| Počítač | 1 ks |
| Kalibrační sklo s grafem | 1 ks |
| Laserové ukazovátko | 1 ks |
| Jílová hmota | 1 ks |
| Kryt proti prachu | 1 ks |
Volitelné příslušenství
| 0,5X Pomocný objektiv | ISD-V-OB05X pracovní vzdálenost: 175 mm Zvětšení: 16.5~104.3X (na 24" monitoru) |
| 2X Pomocný objektiv | ISD-V-OB2X pracovní vzdálenost: 36 mm Zvětšení: 66~417,2X (na 24" monitoru) |
| Dotekový set (sondy) | ISD-V-PROBE zahrnuje doteky Ø2 mm a Ø3 mm, Ø25 mm kalibrační kulička |
| Software | ISD-V-OFFICE |

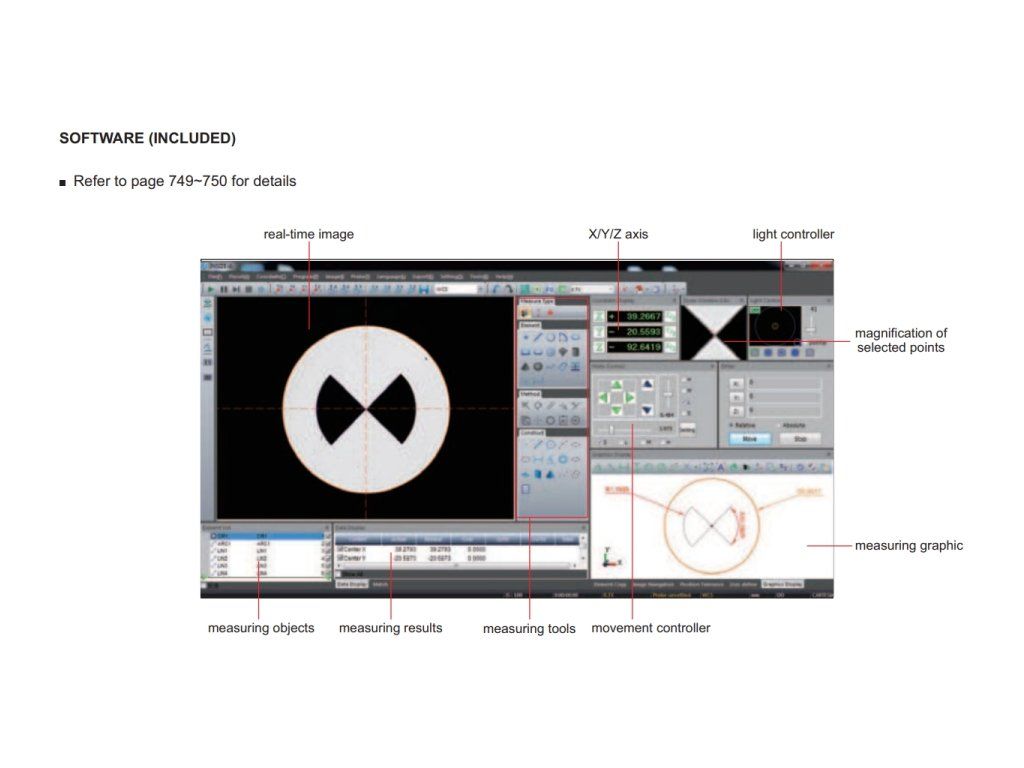

Měřicí software v české lokalizaci
Operační systém
- Windows 7/10
Měřicí systém v českém jazyce pro operační systém Windows 7/10 s funkcemi jako je automatické ostření, ovládání pomocného světla, ovládání pohybu myší a auto zoom. Nabízí více metod měření obrazu: inteligentní automatická detekce hran, výběr bodů oblasti a výběr bodů z více částí; pomocí myši, sousedních bodů, pomocí nitkového kříže, zvětšení bodů, srovnávací výběr, výběr pomocí sondy, bod hrany a obrysu. Podporuje použití přípravků (fixtur), skenování, navigaci po obraze, uživatelské nastavení, kalibraci pixelů a další funkce. Měření obrazem a sondou lze synchronizovat. Data lze exportovat do Excelu, Wordu, SPC a měřicí prvky lze exportovat do formátu .dxf.
Základní funkce a vlastnosti
Funkce / Snímání
- Základní prvky: kružnice, přímka, rádius, rovina, válec, kužel atd.
- Pokročilejší geometrické funkce: tolerance polohy, rovinnost, přímost, soustřednost atd.
Automatické detekce hran a profilu
- VISION automaticky detekuje hrany, následně automatizovaně vyhodnotí bez případné chyby obsluhy, vyhodnotí daný rozměr
Tvorba měřicích programů
- K snímání jednotlivých programových kroků (přímka, kružnice, vzdálenost...) dochází postupně metodou „ukaž a opakuj”. Program lze spustit v poloautomatickém režimu. Obsluha pomocí kliček vytváří posuv stroje, detekce hran je automatická.
Měření rozměrů
Geometrické měření
Metody měření a konstrukce prvků
Export dat do CAD, EXCEL a WORD
Skenování hran
Skenování obrysu
Skenování profilu
CAD měření
- Po importu dat z CAD, nastavení data a ustanovení souřadnicového systému
software automaticky měří
CAD porovnávání
- Po importu dat z CAD a nastavení data lze porovnat reálný obraz dílce s CAD výkresem
Výpis funkcí a vlastností
- Vyhodnotí souřadnice či polohu jednotlivých prvků a následně
můžete kombinovat jednotlivé vzdálenosti dle libosti - Měří délku, přímost, úhel a počáteční body linky
- Měří souřadnice středu, průměr, poloměr, kruhovitost kružnic
- včetně grafického výstupu - Měří vzdálenost mezi dvěma prvky
- Měří průměr, poloměr, úhel, kruhovitost rádiusu
- Měří úhel v dané soustavě prvků
- Vyhodnocuje geometrické veličiny jako: soustřednost, souosost,
symetrie, poloha, kolmost, rovnoběžnost, a jiné. - Software nabízí automatickou i manuální detekci hrany
- Každý programový prvek (linka, kružnice, rádius, ...)
může mít své vlastní světelné nastavení, a tak zajistíte
ideální podmínky pro automatický běh měřicího programu - Export dat do CSV, Excel, Word, CAD
- Do programu lze zakomponovat i výpočetní funkce
- Možnost tvorby maker pro zrychlené programování
