Nástrojařský mikroskop monokulární ISD-VMM225D INSIZE

Velmi přesný nástrojařský měřicí tříosý mikroskop s rozsahy měření X=250 mm, Y=150 mm, Z=200 mm s kovovou podložkou 450 x 280 mm, skleněnou podložkou 306 x 196 mm a softwarem.

Můžeme doručit do:
16.5.2024
Individuální dodací doba
Kód: ISD-VMM225D
Značka: Insize
999 999 Kč 1 209 998,79 Kč včetně DPH
Kategorie: Na poptávku
Obj.č: ISD-VMM225D
  • 10X okulár s horizontálními i vertikálními měřítky pro měření délky s dělením 0,2 mm
  • Další dvě diagonální měřítka na okuláru jsou určeny pro měření průměru (dělení 1 mm mají s 1X objektivem)
  • 3X objektiv
  • Nulování os X i Y
  • Laserové polohování
  • Nastavení clony

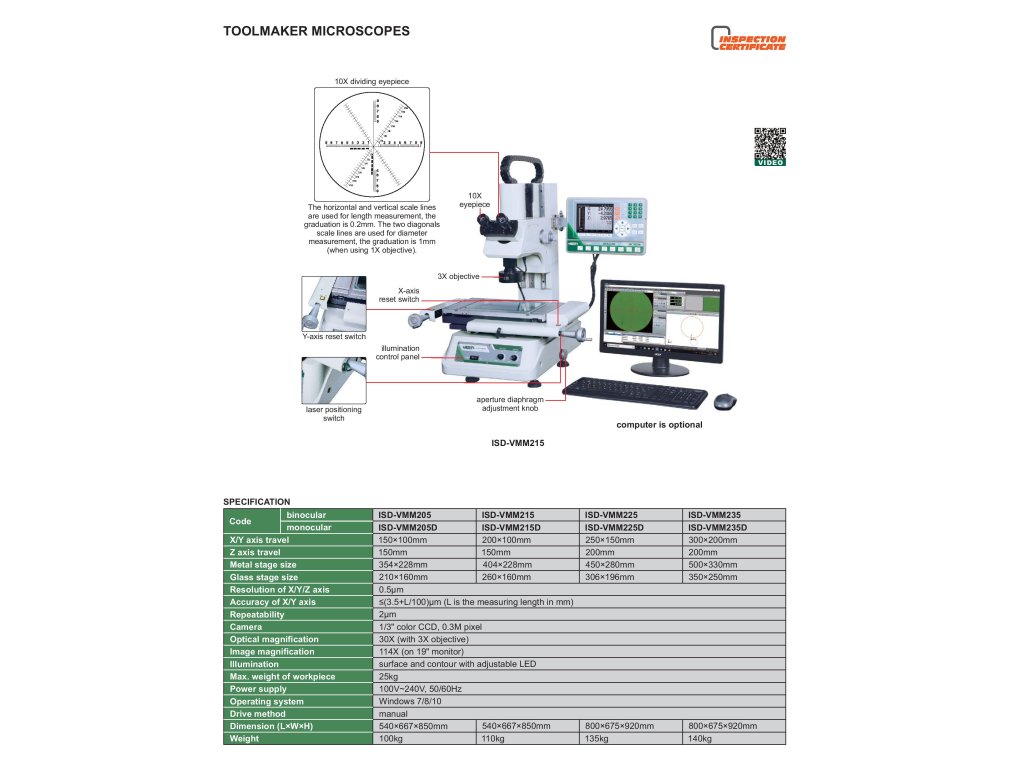

Technická specifikace

Hlavice

  • Monokulární

Osy

  • X = 250 mm
  • Y = 150 mm
  • Z = 200 mm

Kovová podložka

  • 450 x 288 mm

Skleněná podložka

  • 306 x 196 mm

Rozlišení os XYZ

  • 0,5 µm

Přesnost os XY

  •  ≤(3,5 + L/100)um (L je měřená délka v mm)

Opakovatelnost

  • 2 µm

Kamera

  • 1/3" barevná CCD, 0,3 M pixel

Optické zvětšení

  • 30x (s 3x objektivem)

Zvětšení obrazu

  • 114x (na 19" monitoru)

Osvětlení

  • Povrchu a obrysu s nastavitelnou LED

Max váha obrobku

  • 25 kg

Ovládání

  • Manuální

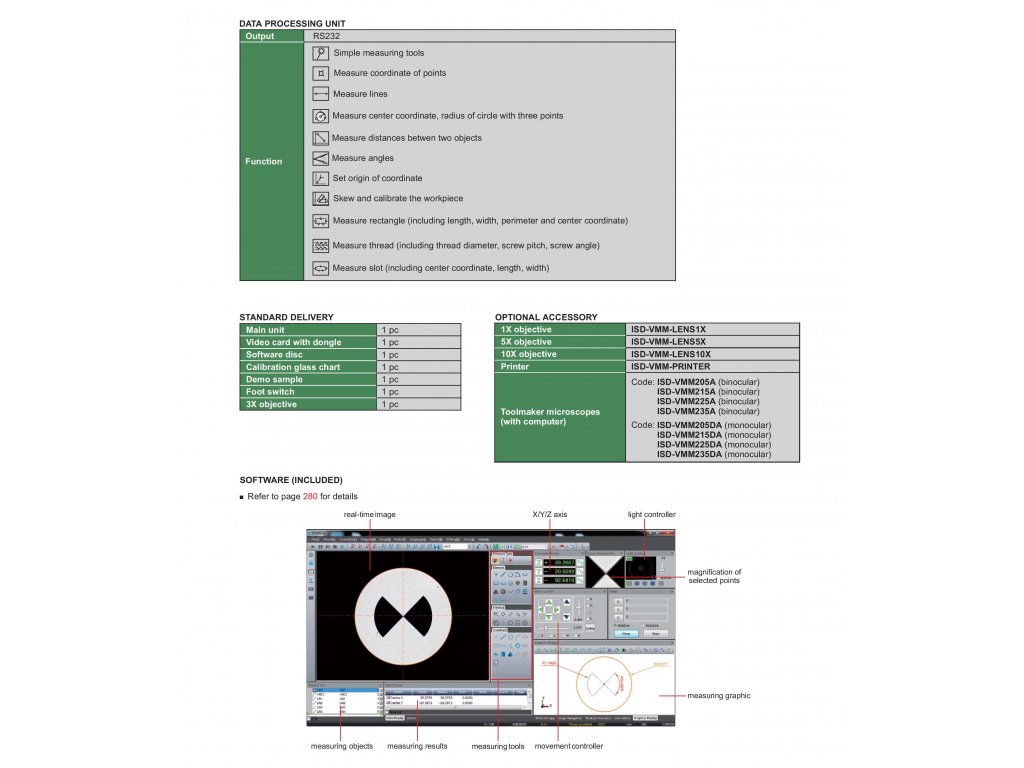

Vlastní měřicí jednotka s výstupem RS232 (serial port)

  • Měří souřadnice bodů
  • Měří linie
  • Měří střed souřadnic
  • Měří poloměr kruhu ze tří bodů
  • Měří vzdálenost mezi dvěma objekty
  • Měří úhly
  • Nastaví počátek soustavy souřadnic
  • Zkosí a kalibruje obrobek
  • Změří obdélník (včetně délky, šířky, obvodu a počátku soustavy souřadnic)
  • Změří závit (včetně průměru, stoupání a úhlu)
  • Změří štěrbiny (včetně počátku soustavy souřadnic, délky, šířky)

Váha

  • 100 kg

Software

Operační systém

  • Windows 7/8/10

Jazyk

  • Anglický

Měřicí funkce softwaru

  • Měří souřadnice bodů
  • Měří střed souřadnic a délku osy elipsy
  • Měří délku otevřené křivky
  • Měří střed souřadnic, průměr a plochu kruhu
  • Měří délku, šířku a plochu obdélníku
  • Měří délku a plochu uzavřené křivky
  • Měří vzdálenost mezi dvěma objekty
  • Měří vzdálenost mezi dvěma body
  • Měří délku, šířku a průměr klíčové dírky
  • Měří úhel mezi dvěma liniemi
  • Měří délku a průměr oblouku
  • Měří šířku a průměr prstenu
  • Měří zaostřovací vzdálenost od objektu
  • Možnost kombinací různých měřicích nástrojů
  • Indikátor zaostření
  • Přenos souřadnic
  • Detekce profilu
  • Detekce hran - bod, hranatý výběr, kruh
  • Skenování kontury
  • Automatické měření CAD kreseb
  • Exportování dat do CAD, Excel a Word

Standardní dodávka obsahuje

  • Nástrojařský mikroskop monokulární INSIZE ISD-VMM225D
  • Video kartu s hardwarovým klíčem
  • Software
  • Kalibrační sklo s grafem
  • Demo ukázku
  • Nožní spínač
  • 3X objektiv (trojnásobný)

Další příslušenství

+ Servisní balík potřebných služeb*
» odborná instalace
» kompletní nastavení do provozu
» zaškolení obsluhy

* Ceny za služby nejsou zahrnuty v ceně přístroje. Pro přesnou cenu služeb nás kontaktujte.
