Profilprojektor (základní typ) INSIZE ISP-D
Profilprojektor (základní typ) bez detektoru hran od INSIZE. Na výběr je 6 variant s maximální výškou 90 mm a maximální hmotností 4 kg měřeného předmětu. Rozsah posuvu zaostření Z je 90 mm.
| Kategorie: | Na poptávku |
|---|

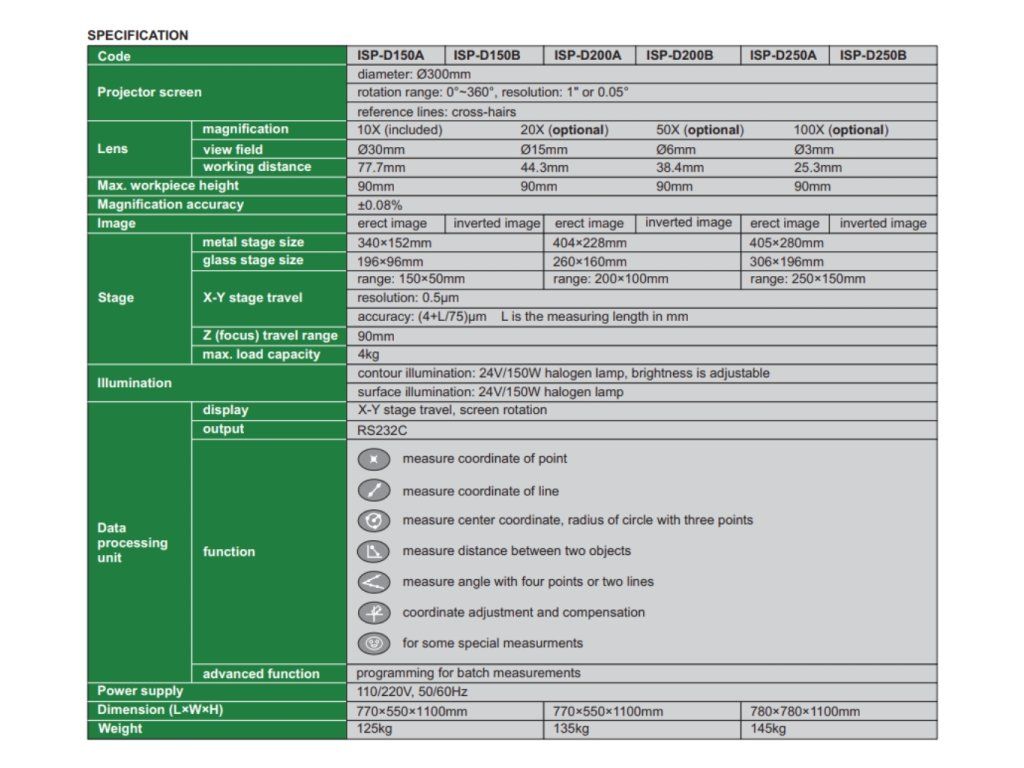

Technická specifikace
- Profilprojektor bez detektoru hran
Profilprojektor
| Produkt | ISP-D150A | ISP-D150B | ISP-D200A | ISP-D200B | ISP-D250A | ISP-D250B | |
| Objektiv | Zvětšení | 10x (v balení) 20x (volitelné) 50x (volitelné) 100x (volitelné) | |||||
| Zorné pole | Ø30 mm Ø15 mm Ø6 mm Ø3 mm | ||||||
| Prac. vzdálenost | 77,7 mm 44,3 mm 38,4 mm 25,3 mm | ||||||
| Max. výška měřeného předmětu | 90 mm | ||||||
| Přesnost zvětšení | ±0,08% | ||||||
| Obraz | zdánlivý (virtuální) | ||||||
| Obrazovka projektoru / skleněná matnice | průměr: Ø300 mm | ||||||
| rozsah otáčení: 0°~360°, rozlišení: 1" nebo 0.01° | |||||||
| vztažné čáry: nitkový kříž | |||||||
| Osa Z | Rozměry kovového stolku | 340x152 mm | 404x228 mm | 4050x280 mm | |||
| Rozměry skleněné plochy | 196x96 mm | 260x160 mm | 306x196 mm | ||||
| Rozsah posuvu stolku X-Y | 150x50 mm | 200x100 mm | 250x150 mm | ||||
| Rozlišení | 0,5 µm | ||||||
| Přesnost | (4+L/75)μm L je měřená délka v mm | ||||||
| Rozsah posuvu Z (zaostření) | 90 mm | ||||||
| Maximální zatížení | 4 kg | ||||||
| Osvětlení | Obrysu | 24V / 150W halogenová lampa s nastavitelným jasem | |||||
| Povrchu | 24V / 150W halogenová lampa | ||||||
| Měřicí jednotka | Zobrazení | X-Y posun, otočný displej | |||||
| Výstup | RS232C | ||||||
| Funkce |
|
||||||
| Programování dávkových měření | |||||||
| Napájení | 110/220 V, 50/60 Hz | ||||||
| Rozměry | 770x550x1100 mm | 770x550x1100 mm | 780x780x1100 mm | ||||
| Hmotnost | 125 kg | 135 kg | 145 kg | ||||
| Kterou kalibraci objednat? | 10.2.1 |
Standardní dodávka obsahuje
| Profilprojektor | 1 ks |
| 10x objektiv s poloreflexním zrcadlem se šikmým osvětlením | 1 ks |
| Klipsy k uchycení fólie na matnici | 4 ks |
| Nožní spínač | 1 ks |
| Kryt proti prachu | 1 ks |
Volitelné příslušenství
| 20x objektiv s poloreflexním zrcadlem a zrcadlem se šikmým osvětlením | ISP-D150-LENS20X |
| 50x objektiv s poloreflexním zrcadlem | ISP-D150-LENS50X |
| 100x objektiv s poloreflexním zrcadlem | ISP-D150-LENS100X |
| Otočná středová podpora | ISP-D150-SUPPORT |
| Průsvitná šablona se stupnicemi | ISP-D150-CHART |
| V-blok s upnutím na hroty | ISP-D150-VBLOCK |
| Otočný stůl | ISP-D150-TABLE |
| Čtecí pravítko 50 mm | ISP-D150-SCALE50 |
| Kontrolní pravítko 300 mm | ISP-D150-RULE |
| Demonstrační dílec | ISP-D150-DEMO |
| Tiskárna | ISP-D150-PRINTER |
+ Servisní balík potřebných služeb*
» odborná instalace
» kompletní nastavení do provozu
» zaškolení obsluhy
*Ceny za služby nejsou zahrnuty v ceně profilprojektoru.
*10/25
