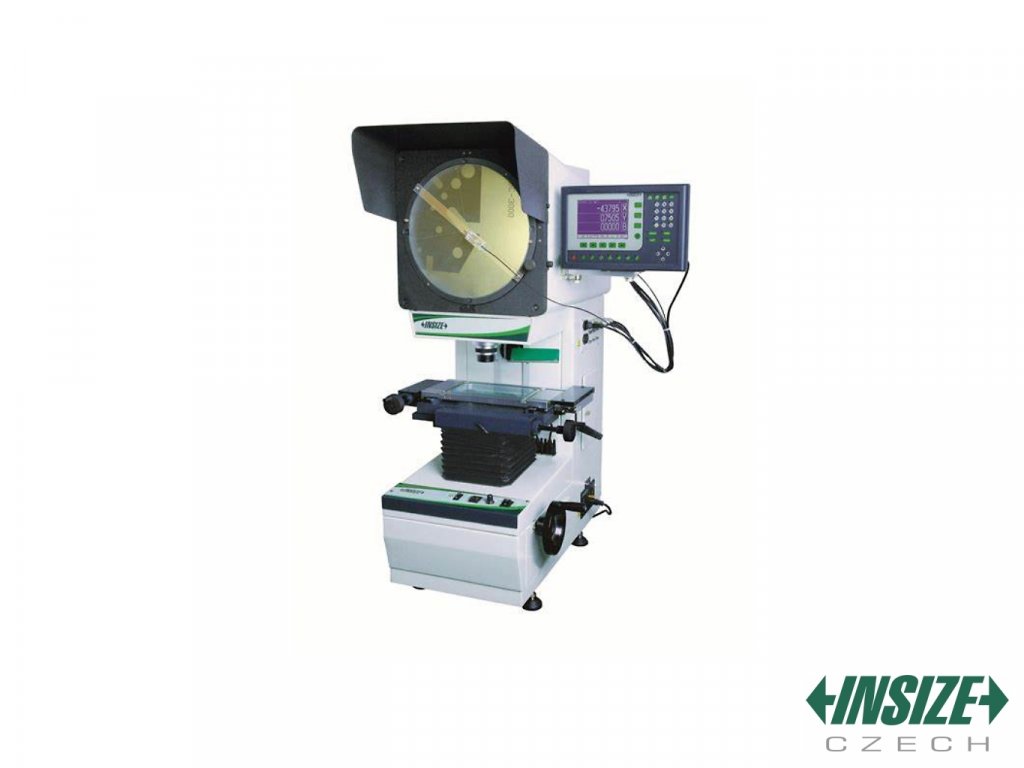

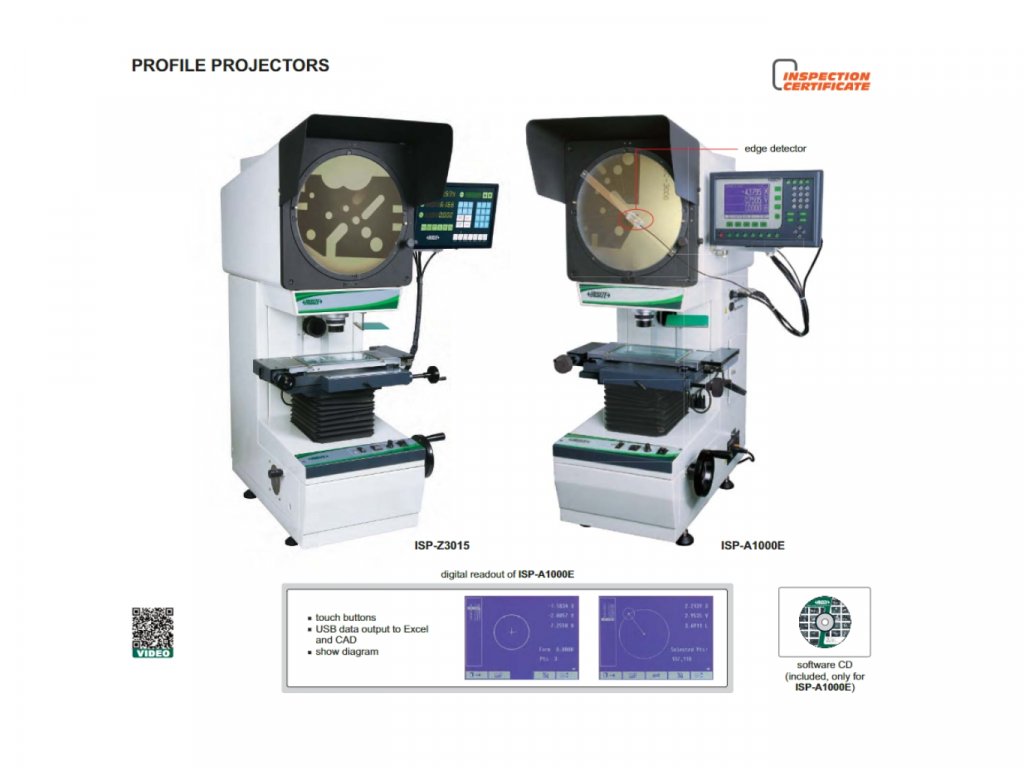

Profilprojektor ISP-A1000E INSIZE

Profilprojektor ISP-A1000E od INSIZE s detektorem hran, 10X zvětšením o přesnosti ±0,08 %. Průměr skleněné matnice je 300 mm a je otočná o 360°. S možností výstupu dat přes RS232C a USB, včetně software.

Můžeme doručit do:
16.4.2024
Skladem u výrobce
Kód: ISP-A1000E
Značka: Insize
999 999 Kč 1 209 998,79 Kč včetně DPH
Kategorie: Profilprojektory
Obj. číslo: ISP-A1000E
  • Včetně detektoru hran
  • Display s intuitivním ovládáním
  • Všechna data mohou být odeslána do Excelu a CAD přes USB
  • Možnost dávkového měření

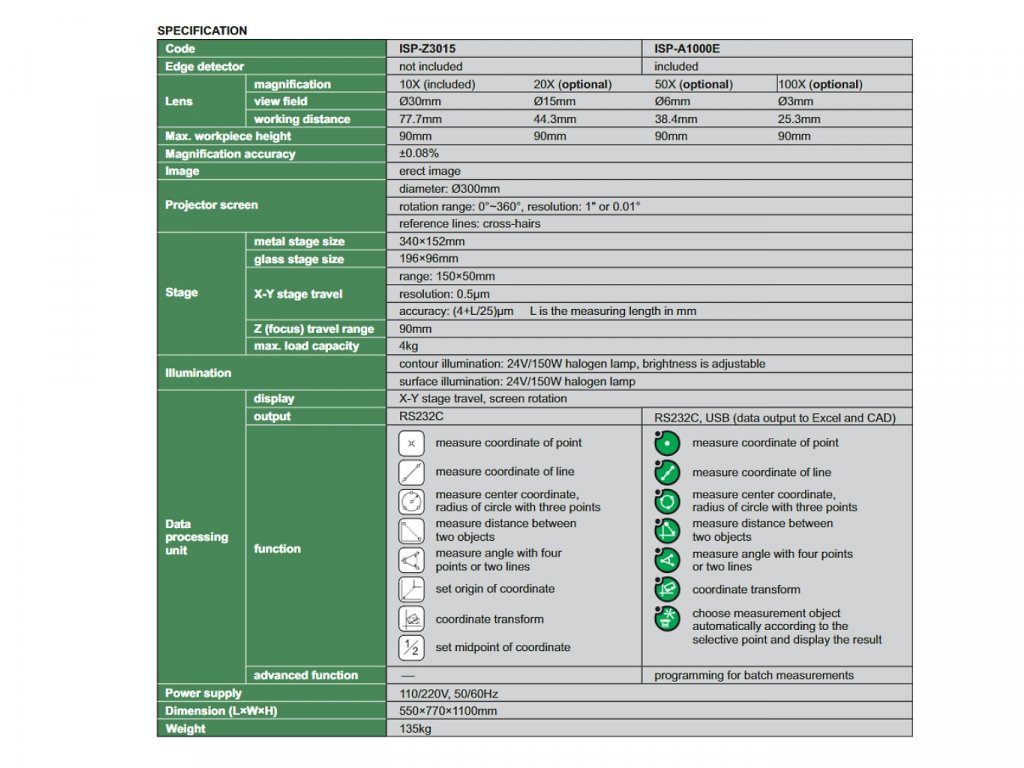

Technická specifikace

Zvětšení

  • 10X (volitelně 20X, 50X, 100X)

Zorné pole

  • Ø 30 mm (volitelně 15 mm, 6 mm, 3 mm)

Pracovní vzdálenost

  • 77,7 mm (volitelně 44,3 mm, 38,4 mm, 25,3 mm)

Maximální výška měřeného předmětu

  • 90 mm

Přesnost zvětšení

  • +-0,08 %

Obraz

  • Zdánlivý (virtuální)

Obrazovka projektoru / skleněná matnice

  • Průměr: Ø 300 mm
  • Rozsah otočení: 0°~360°
  • Rozlišení: 1" nebo 0,01°
  • Vztažné čáry: Nitkový kříž

Stolek

  • Rozměry kovového stolku
    • 340x152 mm
  • Rozměry skleněné plochy
    • 196x96 mm
  • X-Y posun stolku
    • Rozsah: 150x50 mm
    • Rozlišení: 0,5 µm
    • Přesnost (L je délka v mm): (4+L/25)µm
  • Z posun (ostření)
    • 90 mm
  • Max zatížení
    • 4 kg

Osvětlení

  • Obrysu
    • 24V/150W halogenová lampa s nastavitelným jasem
  • Povrchu
    • 24V/150W halogenová lampa

Měřicí jednotka

  • Zobrazení
    • X-Y posun, otočný display
  • Výstup
    • RS252C a USB (výstup dat do Excel a CAD)
  • Funkce
    • Měření pozice bodu
    • Měření pozice přímek
    • Měření středu kružnice se třemi body
    • Měření vzdálenosti mezi dvěma objekty
    • Měření úhlu mezi dvěma liniemi nebo čtyřmi body
    • Posun souřadnic
    • Automatické měření objektu podle vybraného bodu
  • Další funkce
    • Dávkové měření

Hmotnost

  • 135 kg

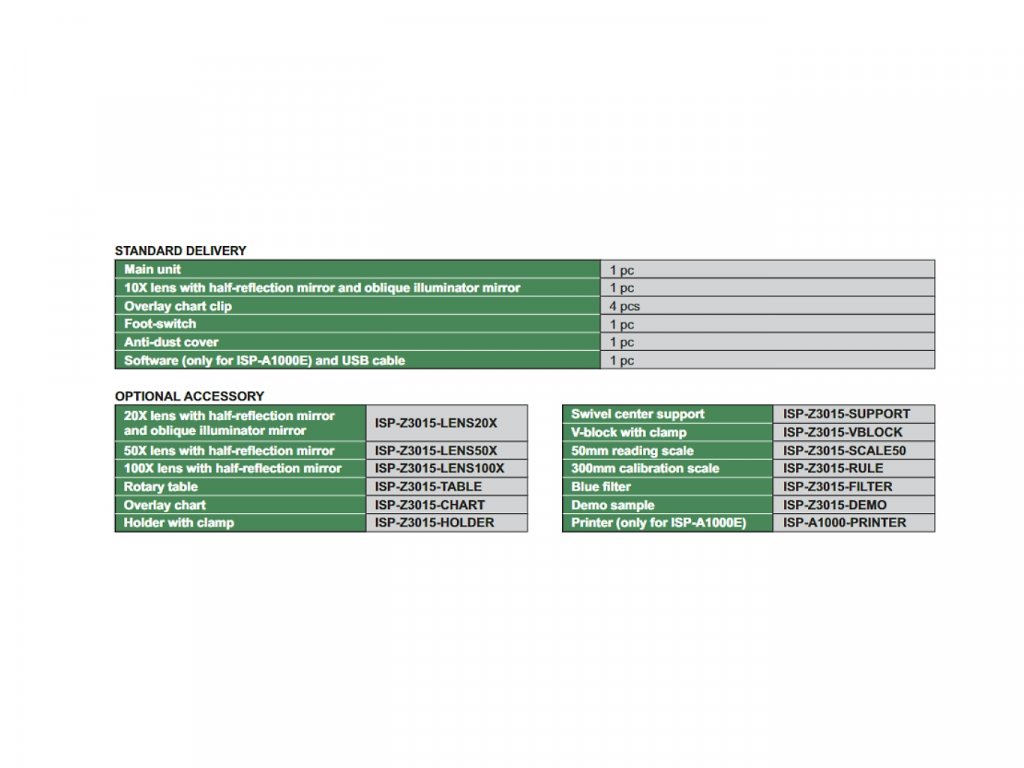

Standardní balení

  • Profilprojektor INSIZE ISP-A1000E
  • 10X objektiv s poloreflexním zrcadlem a zrcadlem s šikmým osvětlením
  • Klipsy k uchycení fólie na matnici
  • Nožní spínač
  • Protiprachový kryt
  • Software a USB kabel

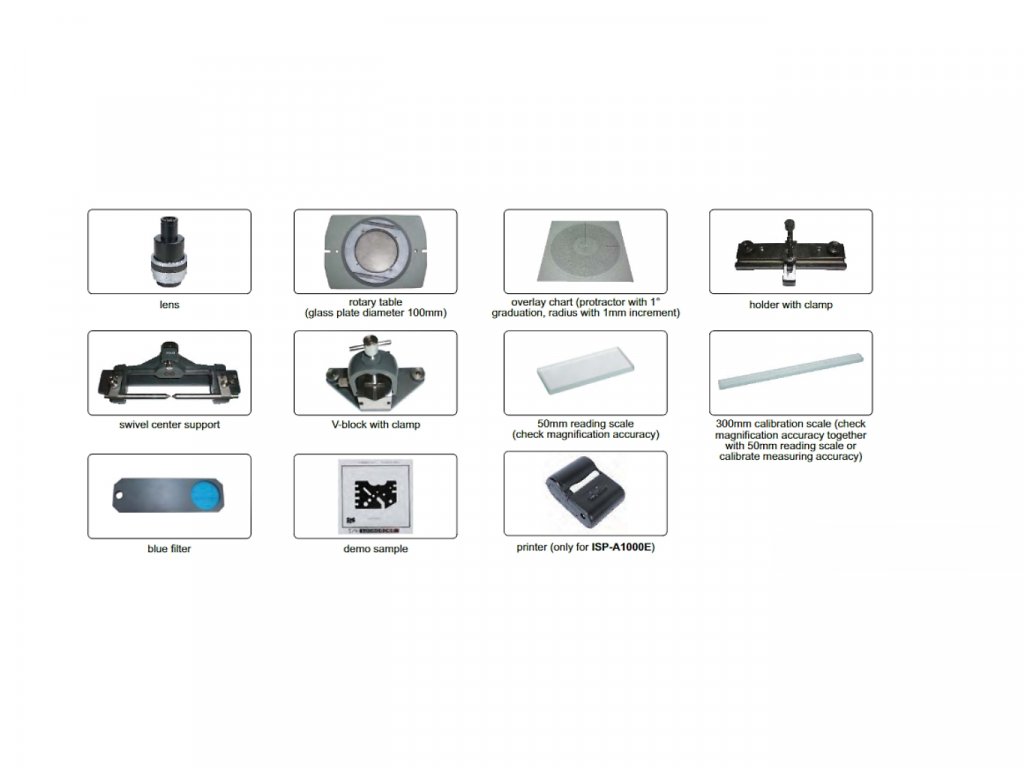

Volitelné příslušenství

  • 20X objektiv s poloreflexním zrcadlem a zrcadlem s šikmým osvětlením (ISP-Z3015-LENS20X)
  • 50X objektiv s poloreflexním zrcadlem (ISP-Z3015-LENS50X)
  • 100X objektiv s poloreflexním zrcadlem (ISP-Z3015-LENS100X)
  • Otočný stůl (ISP-Z3015-TABLE)
  • Průsvitné šablony se stupnicemi (ISP-Z3015-CHART)
  • Držák se svorkou (ISP-Z3015-HOLDER)
  • Otočná středová podpora (ISP-Z3015-SUPPORT)
  • Přípravek s upnutím na hroty (ISP-Z3015-VBLOCK)
  • 50 mm čtecí pravítko (ISP-Z3015-SCALE50)
  • 300 mm kontrolní pravítko (ISP-Z3015-RULE)
  • Modrý filtr (ISP-Z3015-FILTER)
  • Demonstrační dílec (ISP-Z3015-DEMO)
  • Tiskárna (ISP-A1000-PRINTER)





+ Servisní balík potřebných služeb*
» odborná instalace
» kompletní nastavení do provozu
» zaškolení obsluhy

* Ceny za služby nejsou zahrnuty v ceně přístroje. Pro přesnou cenu služeb nás kontaktujte.
