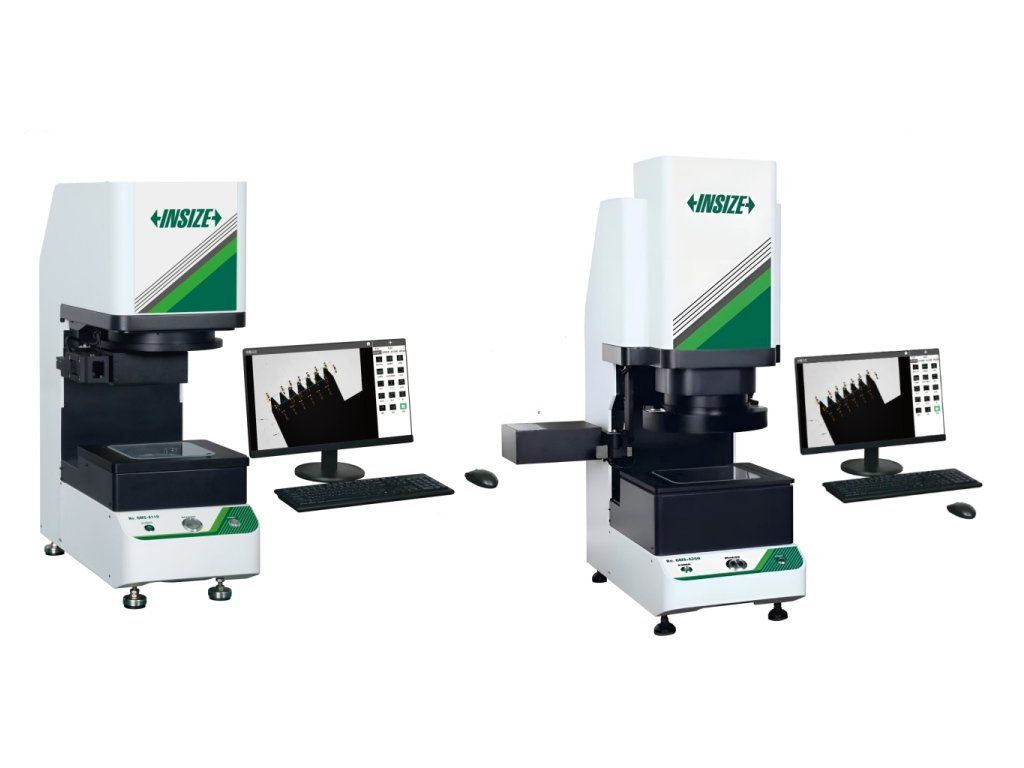

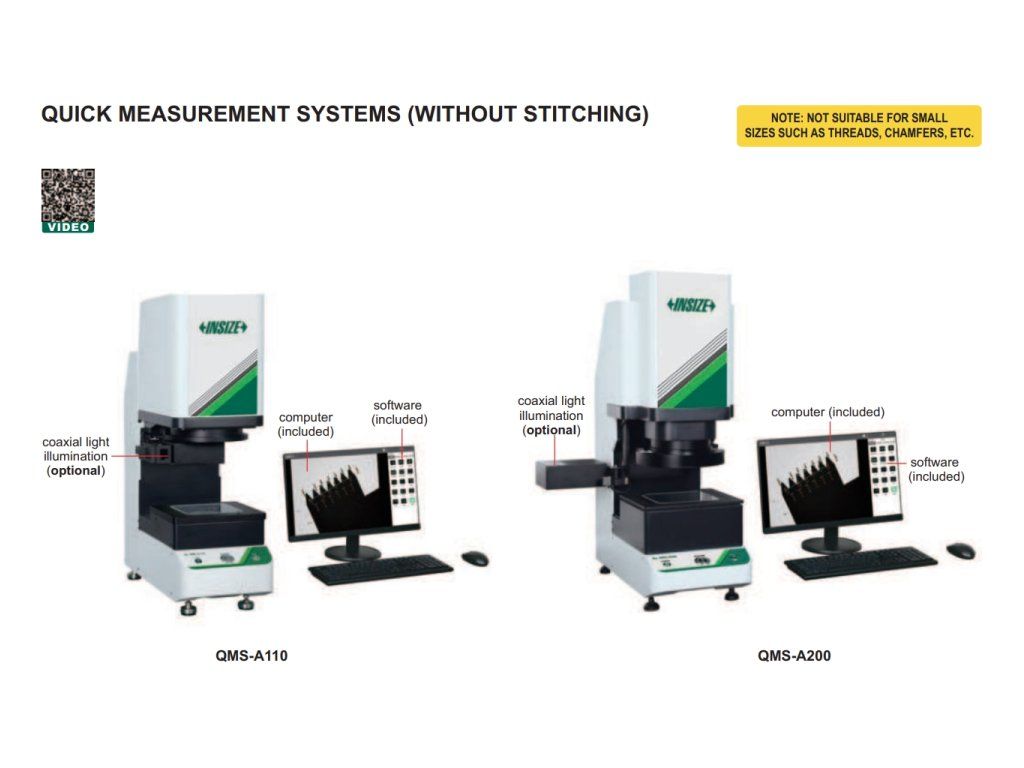

Rychlý měřicí přístroj INSIZE QMS-A110/A200
Optický rychlý měřicí přístroj s pevným stolkem pro automatizované měření ve 2D a funkcí skládání snímků do jednoho celku od INSIZE. Na výběr jsou 2 varianty s maximální hmotností měřeného předmětu 5 kg.
| Kategorie: | Na poptávku |
|---|
Název: Rychlý měřicí přístroj, QMS-A110-SKLADEM
Momentálně nedostupné
| QMS-A110
999 999 Kč
1 209 999 Kč
včetně DPH
Název: Rychlý měřicí přístroj, QMS-A200
Momentálně nedostupné
| QMS-A200
999 999 Kč
1 209 999 Kč
včetně DPH
Technická specifikace
- Optický rychlý měřicí přístroj pro automatizované měření ve 2D
- Automatické zaostření a měření
- Měření jednoho nebo více obrobků jedním krokem
- Ideální pro rychlé měření větších tvarů a obrysů dílů
- Obrobky lze umístit na libovolné místo měřicí plochy
- Možnost měření více než 999 rozměrů a více než 200 obrobků v jednom cyklu
- Model QMS-A110 je vhodný pro měření malých plochých dílů, není vhodný ale pro malé rozměry jako jsou závity a pod.
- Model QMS-A200 je vhodný pro měření plochých dílů s nižšími požadavky na přesnost a s menšími rozměry měřicí plochy

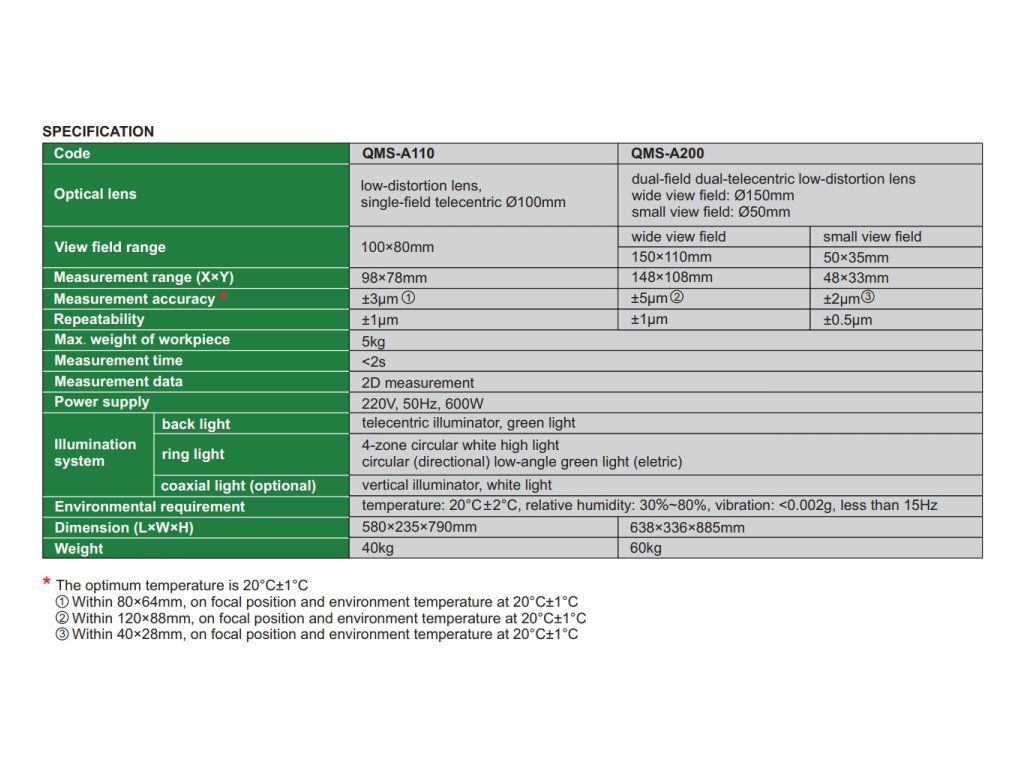

Optický měřicí přístroj
| Produkt | QMS-A110 | QMS-A200 | ||
| Optická soustava | jednostranný telecentrický objektiv s nízkým zkreslením Ø 100mm |
bi-telecentrický objektiv s nízkým zkreslením |
||
| Zobrazované pole | 100x80 mm | široké zobrazované pole | malé zobrazovaní pole | |
| 150x110 mm | 50x35 mm | |||
| Rozsah měření (X×Y) | 98x78 mm | 148x110 mm | 48x33 mm | |
| Přesnost měření * | ±3 μm | ±5 μm | ±2 μm | |
| Opakovatelnost | ±1 µm | ±1 μm | ±0,5 μm | |
| Max. hmotnost měřeného předmětu | 5 kg | |||
| Rychlost měření | <2s | |||
| Typ měření | 2D měření | |||
| Zdroj napájení | 220V, 50 Hz, 600 W | |||
| Osvětlení | spodní | telecentrické zelené světlo | ||
| povrchové | kruhové čtyř-zónové bílé světlo kruhové zelené světlo s nízkým vyzařovacím úhlem (směrové) |
|||
| koaxiální (volitelné) | vertikální bíle světlo | |||
| Požadavky na prostředí | teplota: 20°C ±2°C, relativní vlhkost: 30% ~ 80%, vibrace: <0,002 g (kmitočet nižší než 15 Hz) | |||
| Rozměry (D׊×V) | 580x235x790 mm | 638x336x885 mm | ||
| Hmotnost | 40 kg | 60 kg | ||
| Kterou kalibraci objednat? |

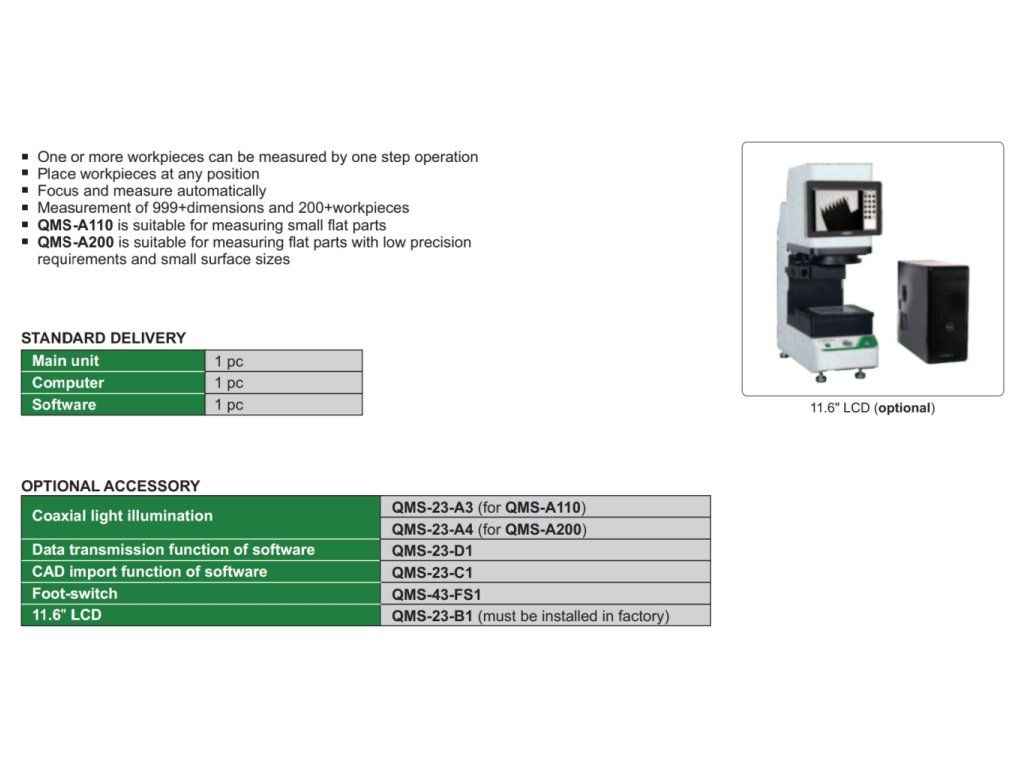

Standardní dodávka obsahuje
| Optický rychlý měřicí přístroj | 1 ks |
| Počítač | 1 ks |
| Software | 1 ks |
Volitelné příslušenství
| Koaxiální osvětlení | QMS-23-A3 (pro QMS-A110) |
| QMS-23-A4 (pro QMS-A200) | |
| Funkce přenosu dat softwaru | QMS-23-D1 |
| Funkce importu dat z CAD do softwaru | QMS-23-C1 |
| Nožní spínač | QMS-43-FS1 |
| LCD 11,6" | QMS-23-B1 (musí být nainstalován ve výrobním závodě) |

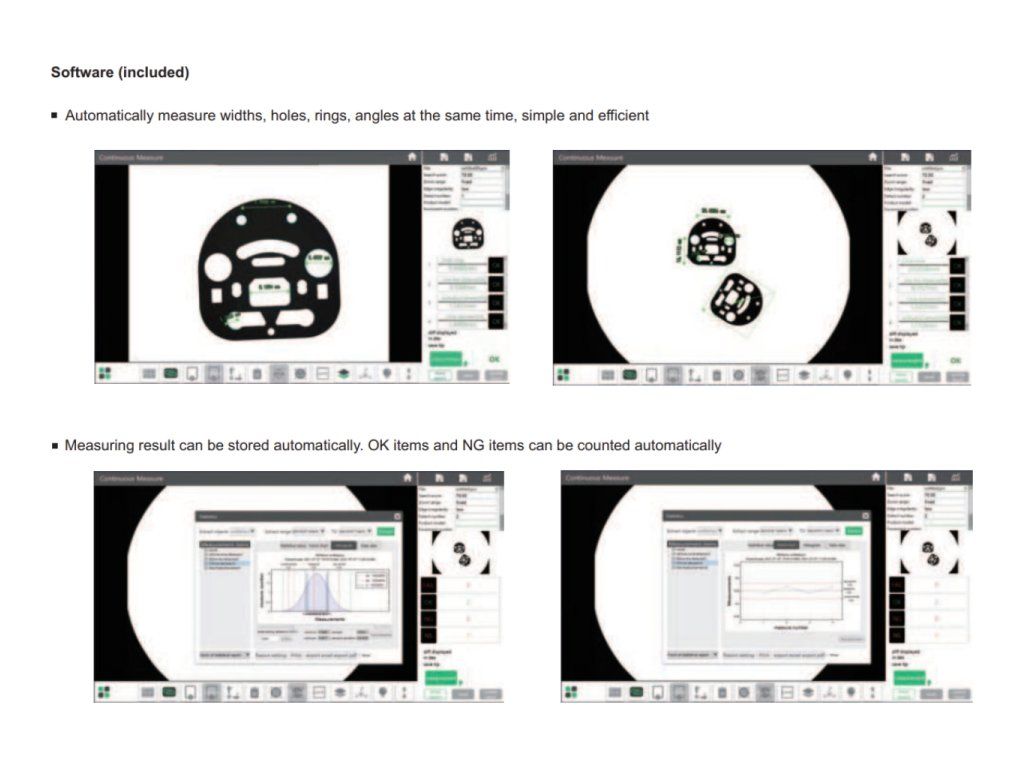

Měřicí systém

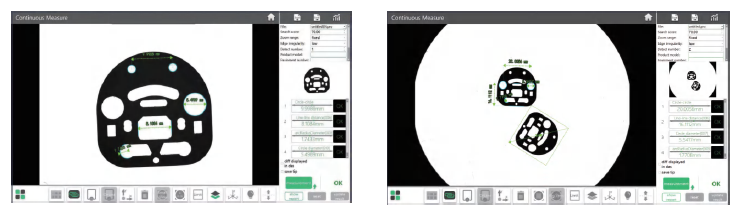

- Automaticky měří délky, průměry slepých i průchozích děr, rádiusy, závity, úhly i geometrické tolerance v jednom momentu
- Lze měřit libovolný počet dílců najednou a tím získat rychlé sortování produkce na GO/NOGO měření s výrazným grafickým znázorněním

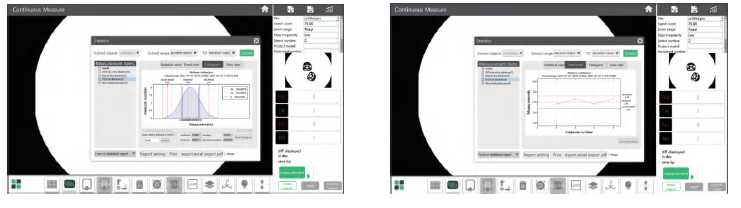

- Automatické vyhodnocení, počítání dobrých i neshodných kusů, propracovaná statistická analýza naměřených dat za libovolné časové období
+ Servisní balík potřebných služeb*
» odborná instalace
» kompletní nastavení do provozu
» zaškolení obsluhy
*Ceny za služby nejsou zahrnuty v ceně optického přístroje.
