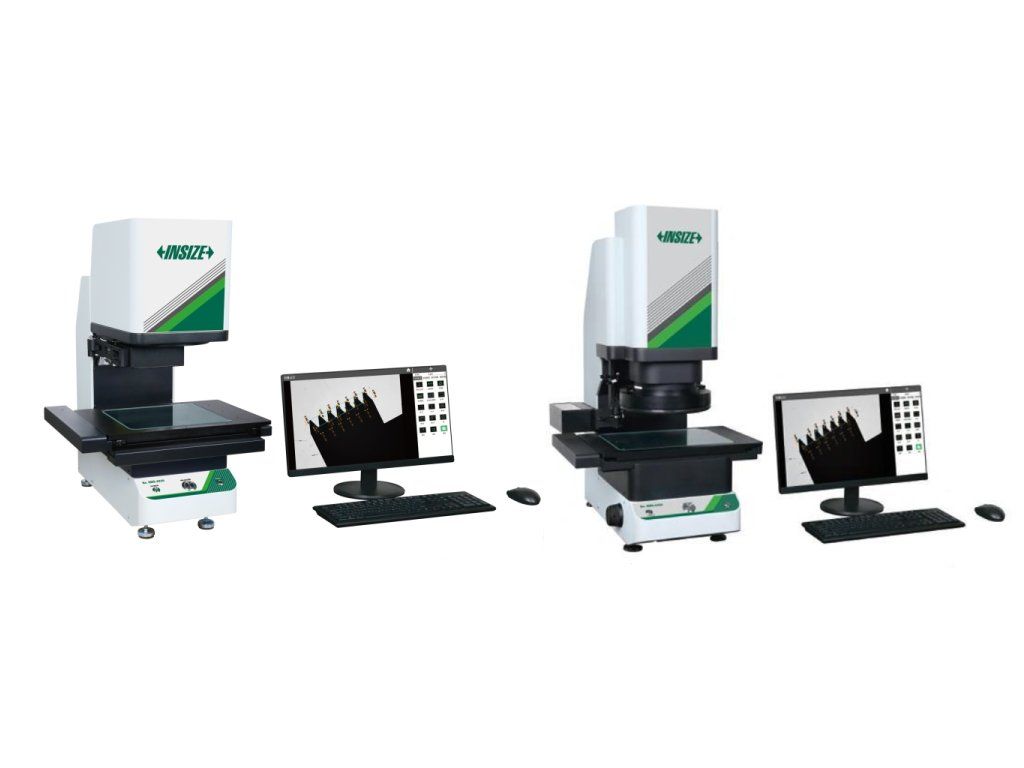

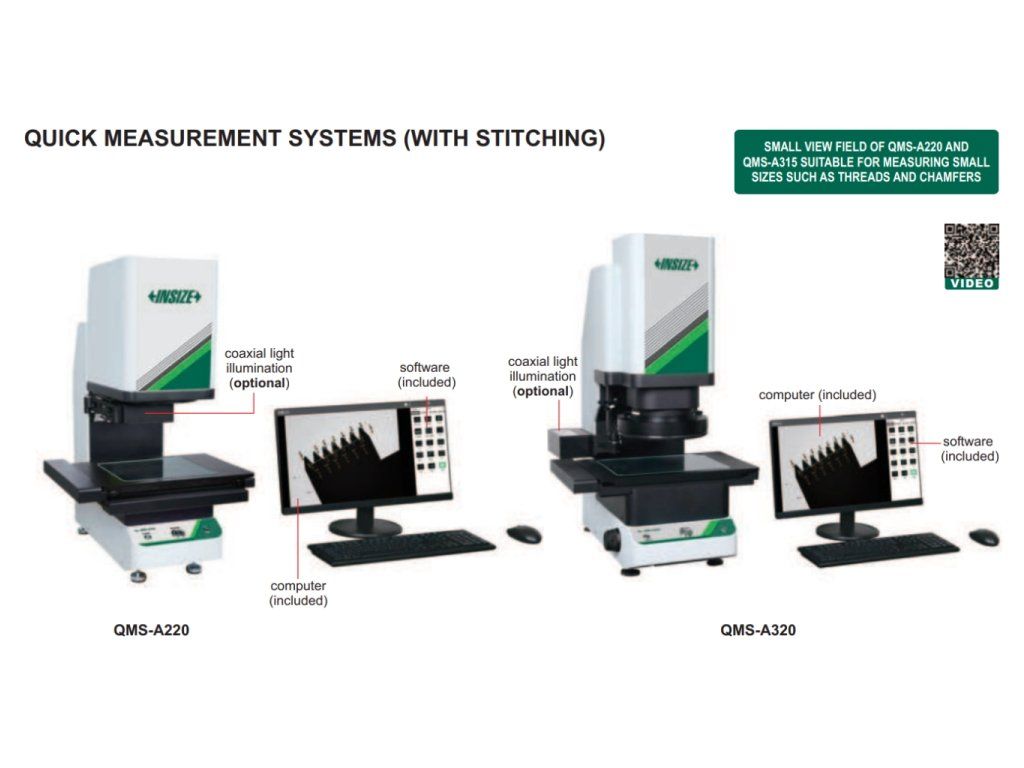

Rychlý měřicí přístroj INSIZE QMS-A220/A315/A320
Optický rychlý měřicí přístroj s posuvným stolkem pro automatizované měření ve 2D od INSIZE. Na výběr jsou 2 varianty s maximální hmotností měřeného předmětu 5 kg.
| Kategorie: | Na poptávku |
|---|
Název: Rychlý měřicí přístroj, QMS-A220
Skladem u výrobce
| QMS-A220
999 999 Kč
1 209 999 Kč
včetně DPH
Název: Rychlý měřicí přístroj, QMS-A315
Skladem u výrobce
| QMS-A315
999 999 Kč
1 209 999 Kč
včetně DPH
Název: Rychlý měřicí přístroj, QMS-A320
Skladem u výrobce
| QMS-A320
999 999 Kč
1 209 999 Kč
včetně DPH
Technická specifikace
- Optický rychlý měřicí přístroj pro automatizované měření ve 2D
- Automatické zaostření a měření
- Měření jednoho nebo více obrobků jedním krokem
- Obrobky lze umístit na libovolné místo měřicí plochy
- Možnost měření více než 999 rozměrů a více než 200 obrobků v jednom cyklu
- Modely QMS-A220 a QMS-A315 jsou vhodné pro malé a středně velké díly s vysokými požadavky na přesnost
- Model QMS-A320 je vhodný pro středně velké díly s nižšími požadavky na přesnost a s požadavkem na vysokou efektivitu měření
Optický měřicí přístroj

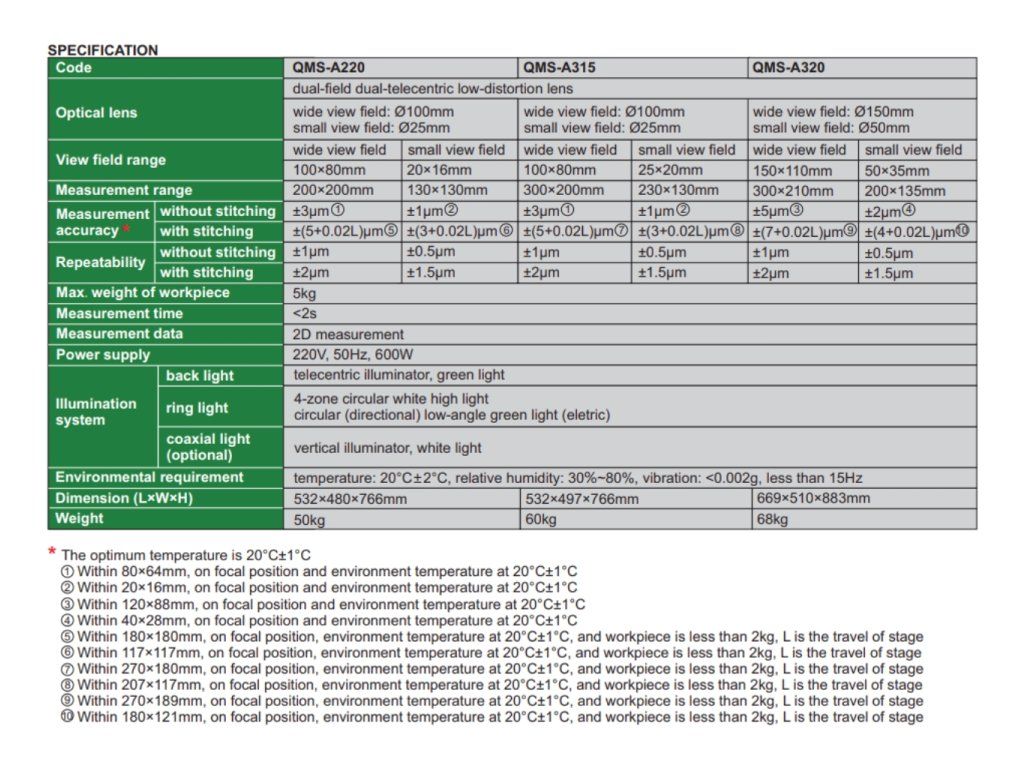

| Produkt | QMS-A220 | QMS-A315 | QMS-A320 | ||||
| Optická soustava | bi-telecentrický objektiv s nízkým zkreslením | ||||||
| široké zobraz. pole: Ø100 mm malé zobraz. pole: Ø25 mm |
široké zobraz. pole: Ø100 mm malé zobraz. pole: Ø25 mm |
široké zobraz. pole: Ø100 mm malé zobraz. pole: Ø25 mm |
|||||
| Zobrazované pole | široké | malé | široké | malé | široké | malé | |
| 93x62 mm | 20x16 mm | 100x80 mm | 225x20 mm | 150x110 mm | 50x35 mm | ||
| Rozsah měření (X×Y) | 200x200 mm | 130x130 mm | 300x200 mm | 230x130 mm | 300x210 mm | 200x135 mm | |
| Přesnost měření | bez pohybu stolku | ±3 µm | ±1 µm | ±3 μm | ±1 µm | ±5 µm | ±2 μm |
| s pohybem stolku | ±(5+0.02L) μm | ±(3+0.02L) μm | ±(5+0.02L) μm | ±(3+0.02L) μm | ±(7+0.02L) μm | ±(4+0.02L) μm | |
| Opakovatelnost | bez pohybu stolku | ±1 µm | ±05 µm | ±1 μm | ±0,5 µm | ±1 µm | ±0,5 μm |
| s pohybem stolku | ±2 µm | ±1,5 µm | ±2 µm | ±1,5 µm | ±2 µm | ±1,5 µm | |
| Max. hmotnost měřeného předmětu | 5 kg | ||||||
| Rychlost měření | <2s | ||||||
| Typ měření | 2D měření | ||||||
| Zdroj napájení | 220V, 50 Hz, 600 W | ||||||
| Osvětlení | spodní | telecentrické zelené světlo | |||||
| povrchové | kruhové čtyř-zónové bílé světlo kruhové zelené světlo s nízkým vyzařovacím úhlem (směrové) |
||||||
| koaxiální (volitelné) | vertikální bíle světlo | ||||||
| Požadavky na prostředí | teplota: 20°C ±2°C, relativní vlhkost: 30% ~ 80%, vibrace: <0,002 g (kmitočet nižší než 15 Hz) | ||||||
| Rozměry (D׊×V) | 532x480x766 mm | 532x497x766 mm | 669x510x883 mm | ||||
| Hmotnost | 50 kg | 60 kg | 68 kg | ||||
| Kterou kalibraci objednat? |

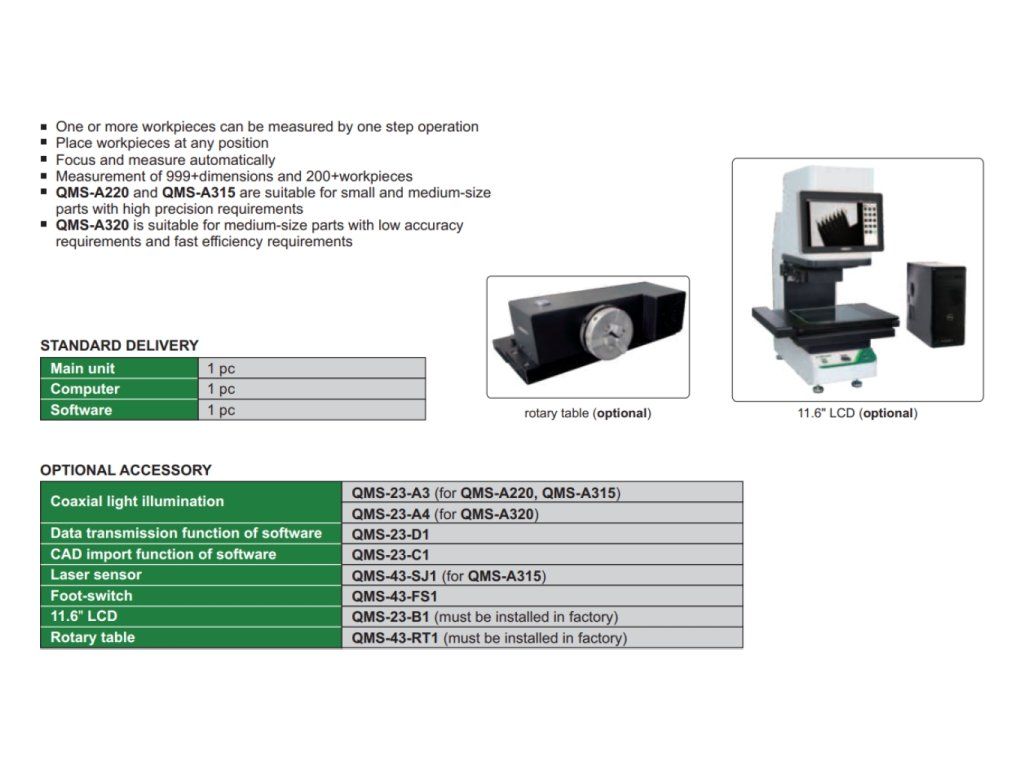

Standardní dodávka obsahuje
| Optický rychlý měřicí přístroj | 1 ks |
| Počítač | 1 ks |
| Software | 1 ks |
Volitelné příslušenství
| Koaxiální osvětlení | QMS-23-A3 (pro QMS-A220/315) |
| QMS-23-A4 (pro QMS-A320) | |
| Funkce přenosu dat softwaru | QMS-23-D1 |
| Funkce importu dat z CAD do softwaru | QMS-23-C1 |
| Laserový senzor | QMS-43-SJ1 (pro QMS-A315) |
| Nožní spínač | QMS-43-FS1 |
| LCD 11,6" | QMS-23-B1 (musí být nainstalován ve výrobním závodě) |
Měřicí systém
- Automaticky měří délky, průměry slepých i průchozích děr, rádiusy, závity, úhly i geometrické tolerance v jednom momentu
- Lze měřit libovolný počet dílců najednou a tím získat rychlé sortování produkce na GO/NOGO měření s výrazným grafickým znázorněním
- Automatické vyhodnocení, počítání dobrých i neshodných kusů, propracovaná statistická analýza naměřených dat za libovolné časové období
+ Servisní balík potřebných služeb*
» odborná instalace
» kompletní nastavení do provozu
» zaškolení obsluhy
*Ceny za služby nejsou zahrnuty v ceně optického přístroje.
*10/25
