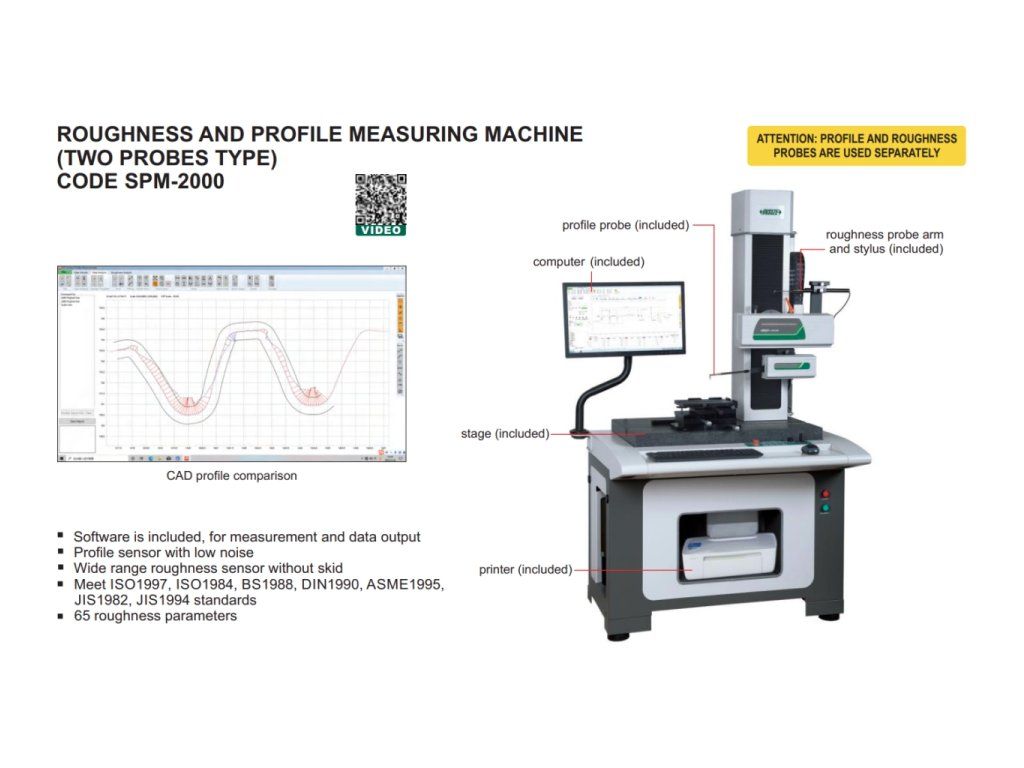

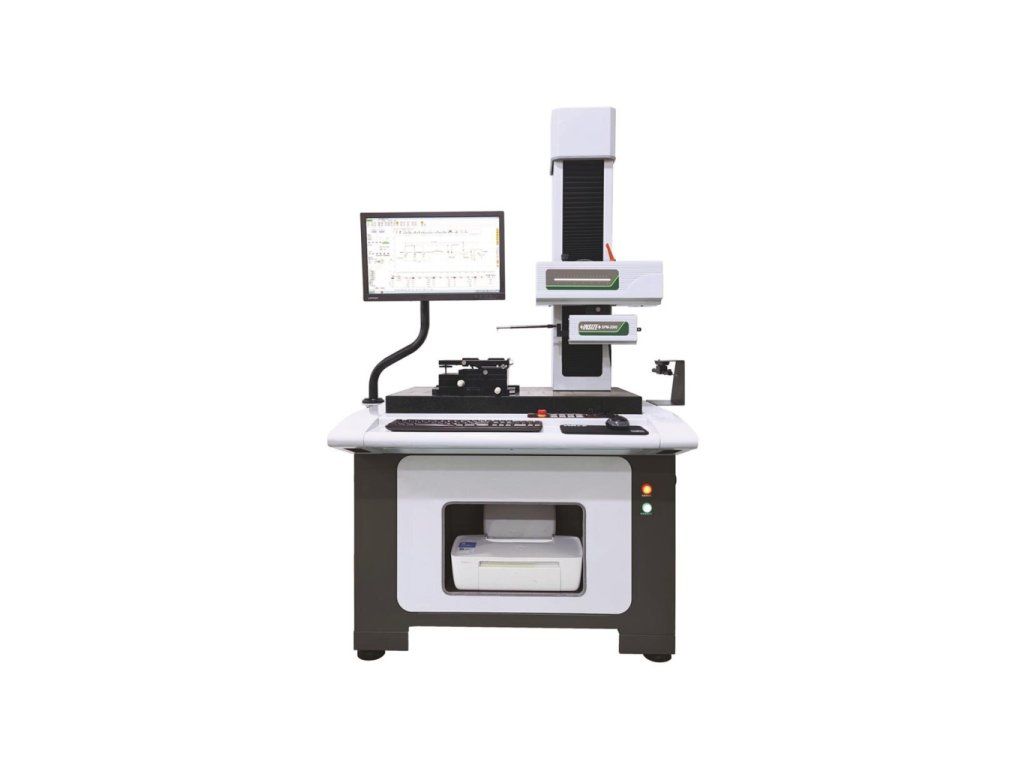

Stacionární konturoměr a drsnoměr SPM-2000
Stacionání konturoměr s drsnoměrem rozlišuje 23 parametrů drsnosti se sondou bez kluzné patky od INSIZE. Na výběr je 1 varianta s rozsahem měření osy X 140 mm a osy Z 50 mm.
| Kategorie: | Na poptávku |
|---|
Technická specifikace
- Konturoměr s drsnoměrem rozlišuje 23 parametrů drsnosti
- Profilový snímač s nízkou hlučností
- Odpovídá normám ISO1997, ISO1984, BS1988, DIN1990, ASME1995, JIS1982, JIS1994

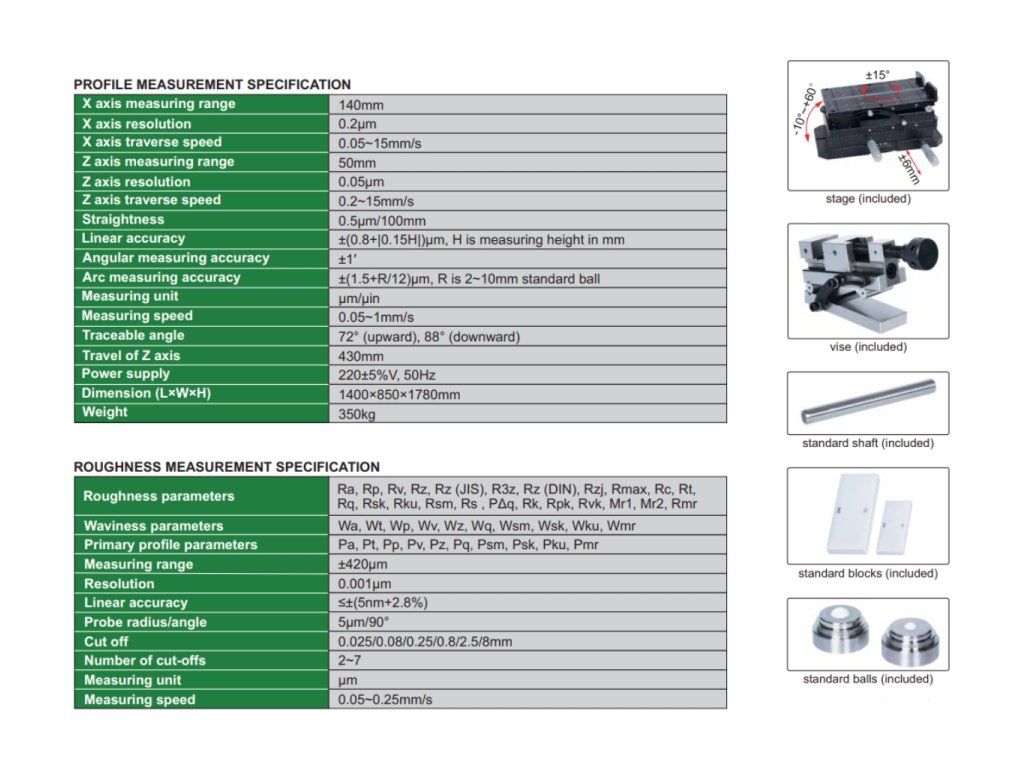

Specifikace konturoměru
| Osa X | Rozsah | 140 mm |
| Rozlišení | 0,2 µm | |
| Rychlost pohybu | 0.05~15 mm/s | |
| Osa Z | Rozsah | 50 mm |
| Rozlišení | 0,05 μm |
|
| Rychlost pohybu | 0.2~15 mm/s | |
| Posuv | 430 mm | |
| Přímočarost | 0.5μm/100mm | |
| Lineární přesnost | ±(0.8+|0.15H|)μm, H je měřená výška v mm | |
| Přesnost měření úhlu | ±1′ | |
| Přesnost měření oblouků | ±(1.5+R/12)μm, R je 2~10 mm standardní koule | |
| Měřicí jednotka | μm/μin | |
| Měřicí rychlost | 0.05~1mm/s | |
| Sledovatelný úhel | 72° (nahoru), 88° (dolů) | |
| Napájení | 220 ±5%V, 50Hz | |
| Rozměry | 1400x850x1780 mm | |
| Hmotnost | 350 kg | |
Specifikace drsnoměru
| Parametry drsnosti | Ra, Rp, Rv, Rz, Rz (JIS), R3z, Rz (DIN), Rzj, Rmax, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs , PΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr |
| Parametry vlnivosti | Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr |
| Parametry profilu | Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr |
| Měřicí rozsah | ±420 μm |
| Rozlišení | 0.001 μm |
| Lineární přesnost | ≤±(5 nm+2.8%) |
| Poloměr/úhel doteku | 5μm/90° |
| Cut off | 0.025/0.08/0.25/0.8/2.5/8 mm |
| Počet cut off | 2~7 |
| Měřicí jednotka | μm |
| Měřicí rychlost | 0.05~0.25 mm/s |
| Kterou kalibraci objednat? | 14.3.1 |

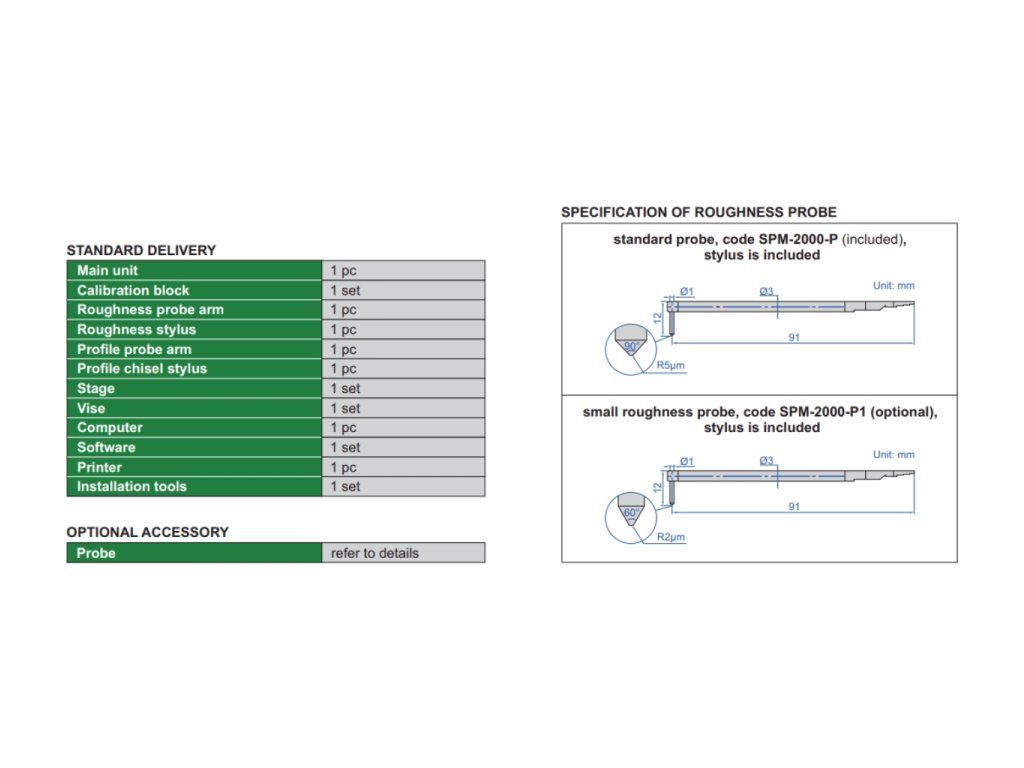

Standardní dodávka obsahuje
| Konturoměr s drsnoměr | 1 ks |
| Kalibrační etalon | Set |
| Rameno sondy pro drsnoměr | 1 ks |
| Hrot sondy pro drsnoměr | 1 ks |
| Rameno sondy pro konturoměr | 1 ks |
| Dlátkový hrot sondy pro konturoměr | 1 ks |
| Křížový stolek | Set |
| Sinusový svěrák | Set |
| Počítač | 1 ks |
| Software | Set |
| Tiskárna | 1 ks |
| Instalační pomůcky | Set |
Volitelné příslušenství

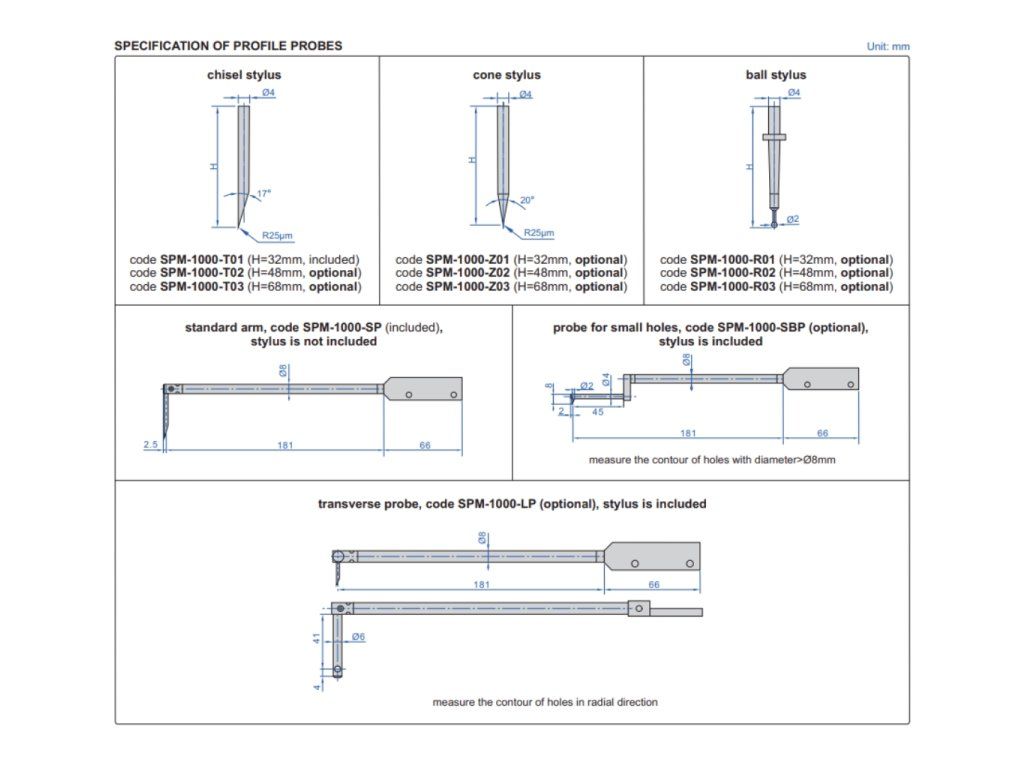

| Sonda | SPM-1000-xxxx |
+ Servisní balík potřebných služeb*
» odborná instalace
» kompletní nastavení do provozu
» zaškolení obsluhy
*Ceny za služby nejsou zahrnuty v ceně drsnoměru.
Chtěli byste efektivně využívat drsnoměr a správně nastavit podmínky pro vyhodnocování normy profilu, délky, rychlosti, filtrů, kompenzace, atd.?
Pokud ano, máme pro Vás řešení – školení Měření drsnosti povrchu, díky kterému získáte potřebné znalosti k přesnému měření a analýzu povrchových vlastností materiálů.
