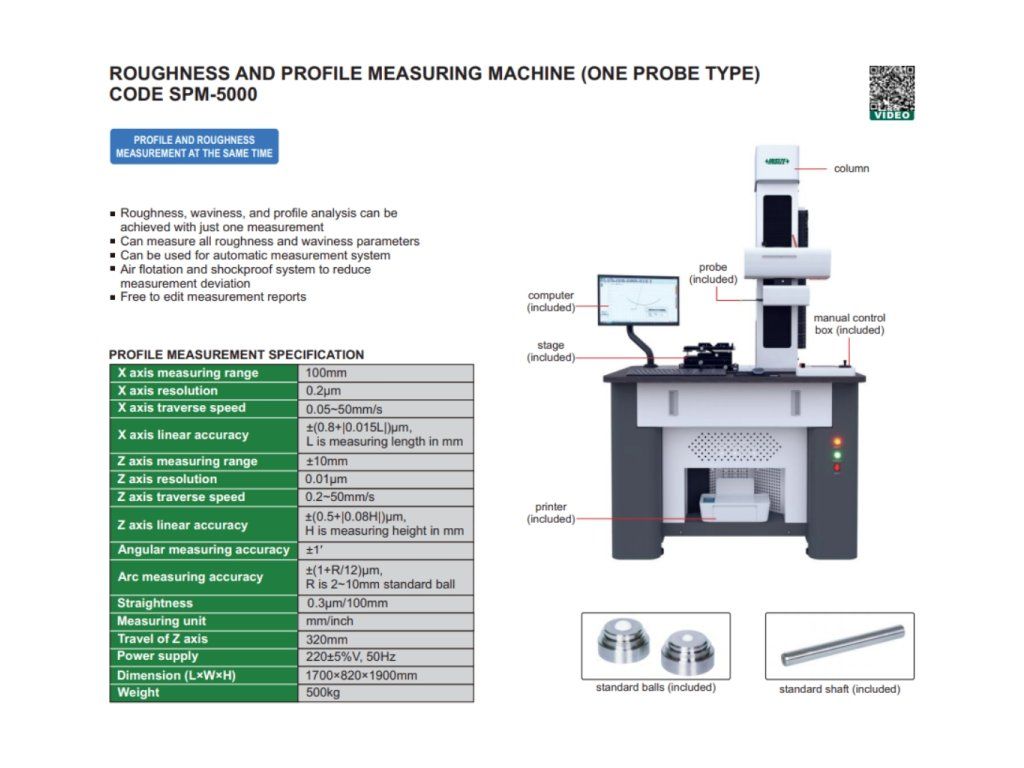

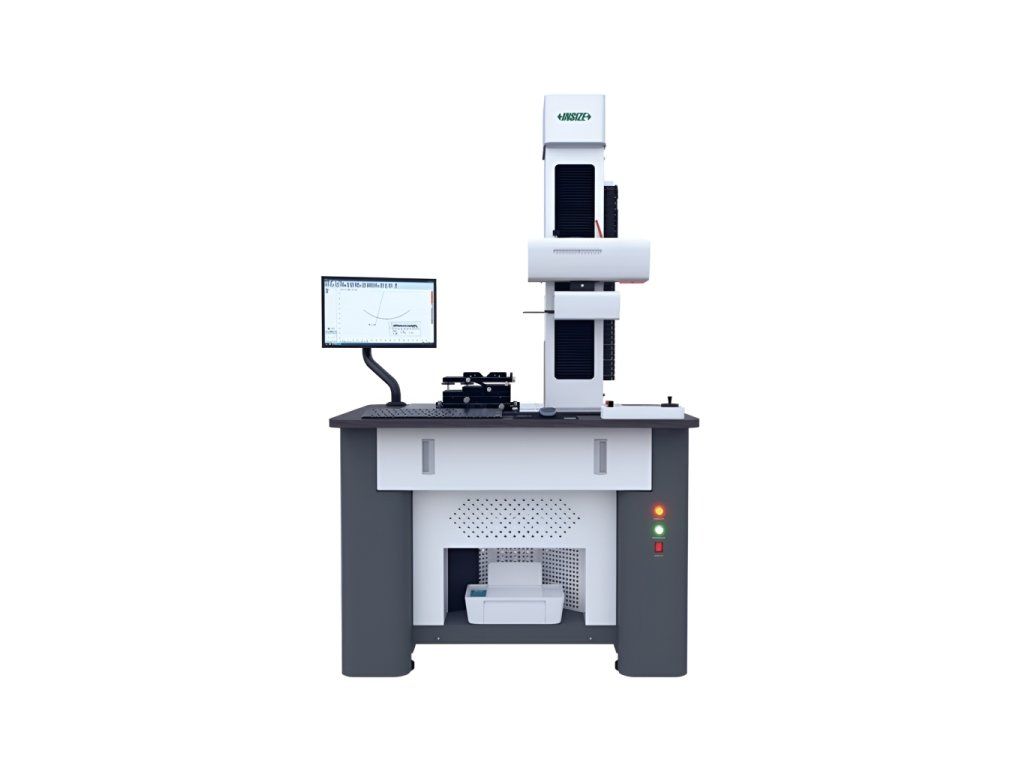

Stacionární konturoměr a drsnoměr SPM-5000
Stacionání konturoměr s drsnoměrem rozlišuje 63 parametrů drsnosti se sondou od INSIZE. Na výběr je 1 varianta s rozsahem měření osy X 100 mm a osy Z ±10 mm.
| Kategorie: | Na poptávku |
|---|
Technická specifikace
- Konturoměr s drsnoměrem rozlišuje 63 parametrů drsnosti
- Možnost volné úpravy měřicích zpráv
- Drsnost, vlnitost a analýzu profilu lze provést jediným měřením
- Vzduchový flotační systém a systém proti otřesům pro snížení odchylky měření
- Lze měřit všechny parametry drsnosti a vlnivosti, lze použít jako automatizovaný měřicí systém
Specifikace konturoměru
| Osa X | Rozsah | 100 mm |
| Rozlišení | 0,2 µm | |
| Rychlost pohybu | 0.05~50 mm/s | |
| Lineární přesnost | ±(0.8+|0.015L|)μm, L je měřená délka v mm | |
| Osa Z | Rozsah | ±10 mm |
| Rozlišení | 0,01 μm |
|
| Rychlost pohybu | 0.2~50 mm/s | |
| Lineární přesnost | ±(0.5+|0.08H|)μm, H je měřená délka v mm | |
| Posuv | 320 mm | |
| Přesnost měření úhlu | ±1′ | |
| Přesnost měření oblouků | ±(1.5+R/12)μm, R je 2~10 mm standardní koule | |
| Přímočarost | 0.3μm/100mm | |
| Měřicí jednotka | mm/inch | |
| Měřicí rychlost | 0.05~1mm/s | |
| Napájení | 220 ±5%V, 50Hz | |
| Rozměry | 1700x820x1900 mm | |
| Hmotnost | 500 kg | |

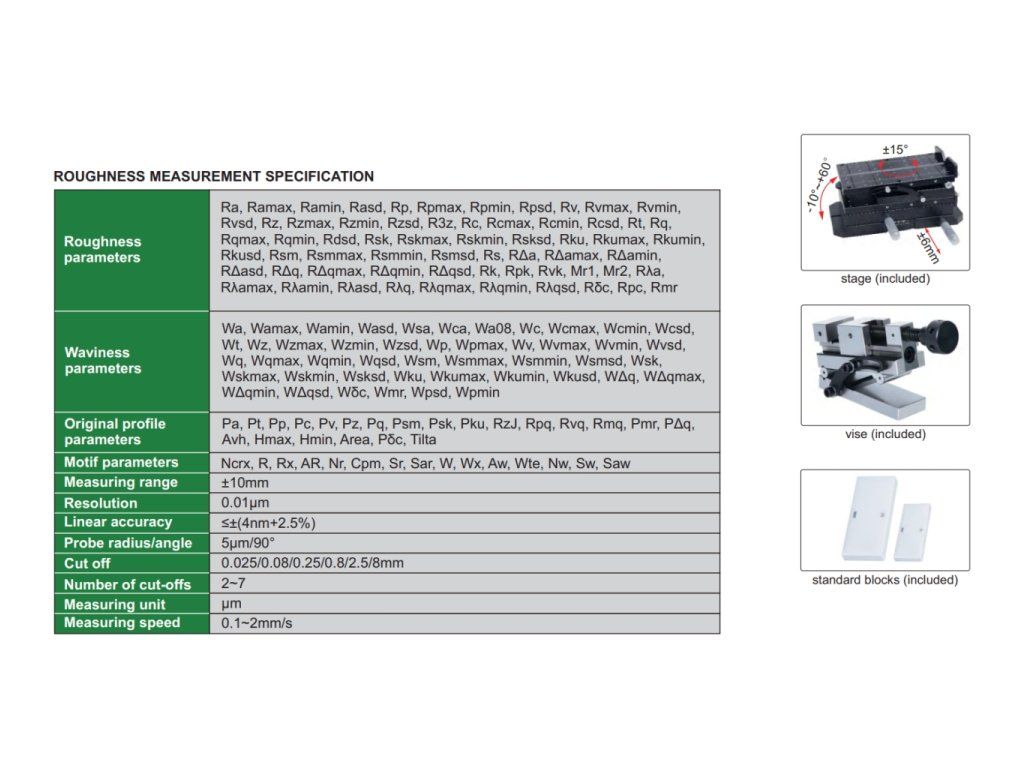

Specifikace drsnoměru
| Parametry drsnosti | Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rskmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, RΔa, RΔamax, RΔamin, RΔasd, RΔq, RΔqmax, RΔqmin, RΔqsd, Rk, Rpk, Rvk, Mr1, Mr2, Rλa, Rλamax, Rλamin, Rλasd, Rλq, Rλqmax, Rλqmin, Rλqsd, Rδc, Rpc, Rmr |
| Parametry vlnivosti | Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wv, Wvmax, Wvmin, Wvsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkumin, Wkusd, WΔq, WΔqmax, WΔqmin, WΔqsd, Wδc, Wmr, Wpsd, Wpmin |
| Parametry profilu | Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, Pmr, PΔq, Avh, Hmax, Hmin, Area, Pδc, Tilta |
| Parametry motivu | Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Saw |
| Měřicí rozsah | ±10 mm |
| Rozlišení | 0.01 μm |
| Lineární přesnost | ≤±(4nm+2.5%) |
| Poloměr/úhel doteku | 5μm/90° |
| Cut off | 0.025/0.08/0.25/0.8/2.5/8 mm |
| Počet cut off | 2~7 |
| Měřicí jednotka | μm |
| Měřicí rychlost | 0.1~2mm/s |
| Kterou kalibraci objednat? | 14.3.1 |

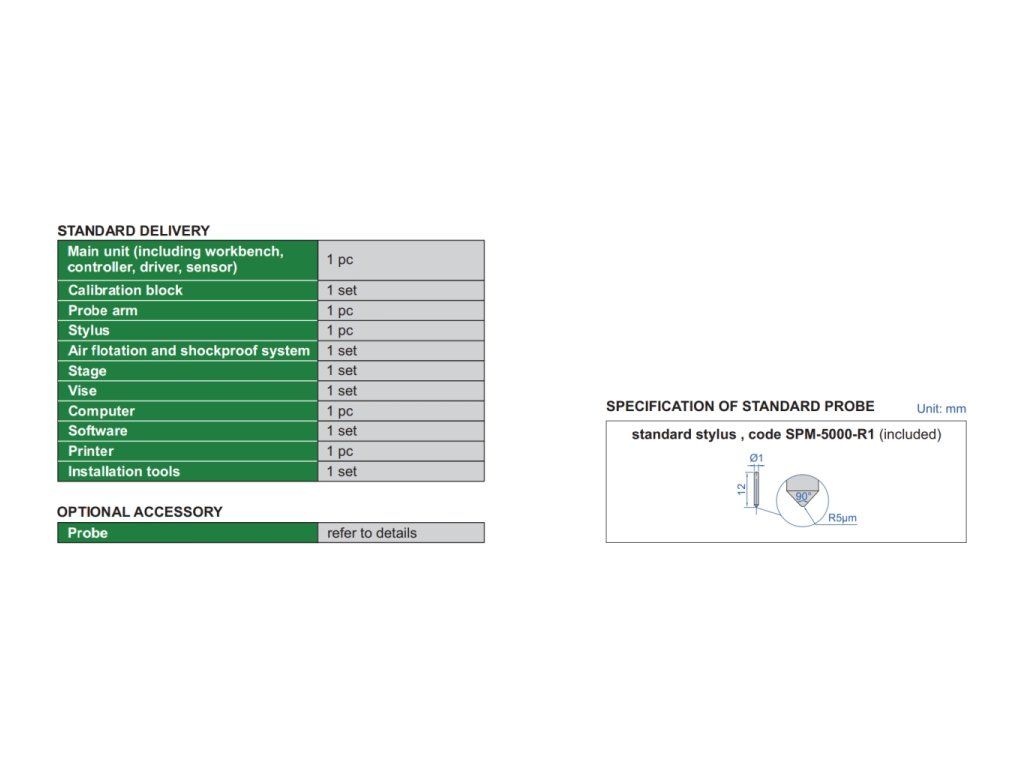

Standardní dodávka obsahuje
| Konturoměr s drsnoměrem | 1 ks (včetně pracovního stolu, ovládací jednotky, ovladače, senzoru) |
| Kalibrační etalon | Set |
| Rameno sondy | 1 ks |
| Hrot sondy | 1 ks |
| Vzduchový flotační systém a systém proti otřesům | Set |
| Křížový stolek | Set |
| Sinusový svěrák | Set |
| Počítač | 1 ks |
| Software | Set |
| Tiskárna | 1 ks |
| Instalační pomůcky | Set |
Volitelné příslušenství

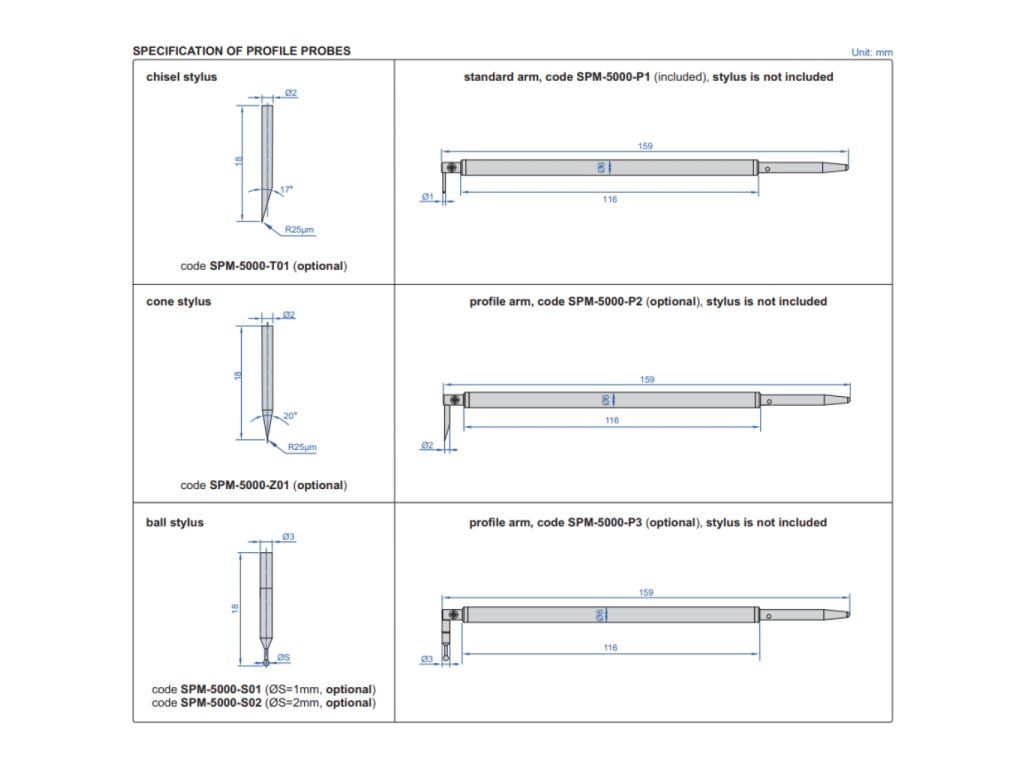

| Sonda | SPM-5000-xxxx |
+ Servisní balík potřebných služeb*
» odborná instalace
» kompletní nastavení do provozu
» zaškolení obsluhy
*Ceny za služby nejsou zahrnuty v ceně drsnoměru.
Chtěli byste efektivně využívat drsnoměr a správně nastavit podmínky pro vyhodnocování normy profilu, délky, rychlosti, filtrů, kompenzace, atd.?
Pokud ano, máme pro Vás řešení – školení Měření drsnosti povrchu, díky kterému získáte potřebné znalosti k přesnému měření a analýzu povrchových vlastností materiálů.
*10/25
