Vysoce přesný profilprojektor INSIZE ISP-A
Vysoce přesný profilprojektor s detektorem hran od INSIZE. Na výběr je 5 variant s maximální výškou 90 mm a maximální hmotností 30 kg měřeného předmětu. Rozsah posuvu zaostření Z je 100 mm.
| Kategorie: | Na poptávku |
|---|---|
| Obj. číslo: | ISP-A5000E |
Název: Profilprojektor, ISP-A4500E
Skladem u výrobce
| ISP-A4500E
999 999 Kč
1 209 999 Kč
včetně DPH
Název: Profilprojektor, ISP-A5000E
Skladem u výrobce
| ISP-A5000E
999 999 Kč
1 209 999 Kč
včetně DPH
Název: Profilprojektor, ISP-A5001E
Skladem u výrobce
| ISP-A5001E
999 999 Kč
1 209 999 Kč
včetně DPH
Název: Profilprojektor, ISP-A5002E
Skladem u výrobce
| ISP-A5002E
999 999 Kč
1 209 999 Kč
včetně DPH
Název: Profilprojektor, ISP-A5003E
Skladem u výrobce
| ISP-A5003E
999 999 Kč
1 209 999 Kč
včetně DPH

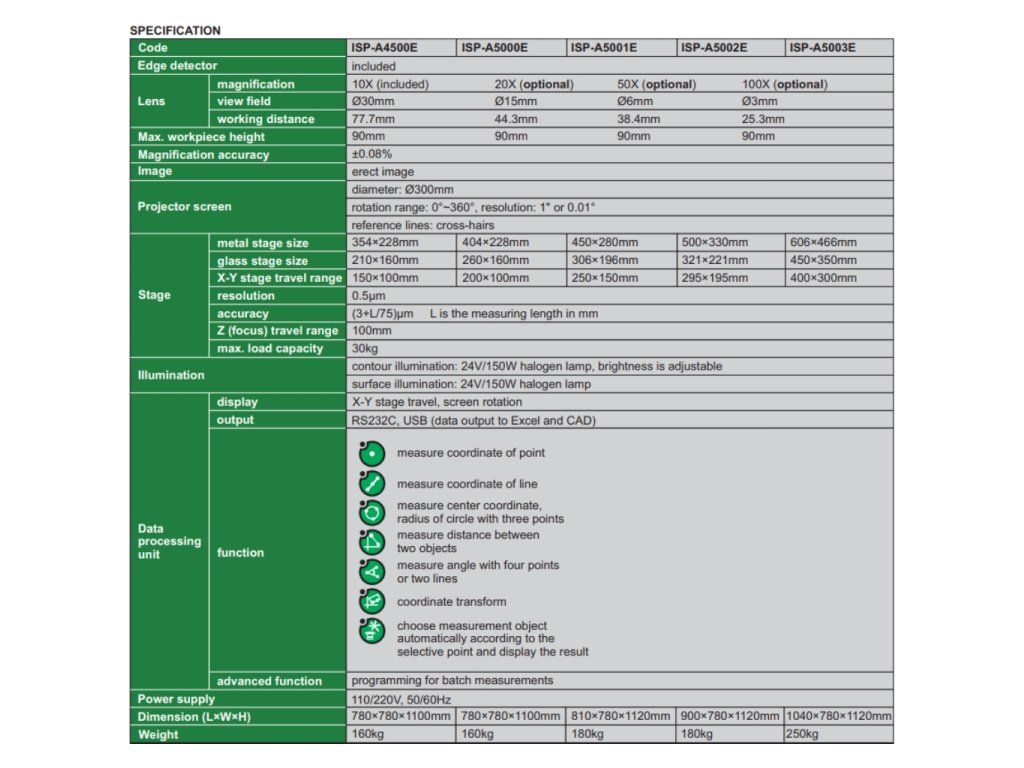

Technická specifikace
- Profilprojektor s detektorem hran
- Zaostření se seřizuje zvedáním a spouštěním hlavy projektoru, stolek se nepohybuje
Profilprojektor
| Produkt | ISP-A4500E | ISP-A5000E | ISP-A5001E | ISP-A5002E | ISP-A5003E | |
| Objektiv | Zvětšení | 10x (v balení) 20x (volitelné) 50x (volitelné) 100x (volitelné) | ||||
| Zorné pole | Ø30 mm Ø15 mm Ø6 mm Ø3 mm | |||||
| Prac. vzdálenost | 77,7 mm 44,3 mm 38,4 mm 25,3 mm | |||||
| Max. výška měřeného předmětu | 90 mm | |||||
| Přesnost zvětšení | ±0,08% | |||||
| Obraz | zdánlivý (virtuální) | |||||
| Obrazovka projektoru / skleněná matnice | průměr: Ø300 mm | |||||
| rozsah otáčení: 0°~360°, rozlišení: 1" nebo 0.01° | ||||||
| vztažné čáry: nitkový kříž | ||||||
| Osa Z | Rozměry kovového stolku | 354x228 mm | 404x228 mm | 450x280 mm | 500x330 mm | 606x466 mm |
| Rozměry skleněné plochy | 210x160 mm | 260x160 mm | 306x196 mm | 321x221 mm | 450x350 mm | |
| Rozsah posuvu stolku X-Y | 150x100 mm | 200x100 mm | 250x150 mm | 295x195 mm | 400x300 mm | |
| Rozlišení | 0,5 µm | |||||
| Přesnost | (3+L/75)μm L je měřená délka v mm | |||||
| Rozsah posuvu Z (zaostření) | 100 mm | |||||
| Maximální zatížení | 30 kg | |||||
| Osvětlení | Obrysu | 24V / 150W halogenová lampa s nastavitelným jasem | ||||
| Povrchu | 24V / 150W halogenová lampa | |||||
| Měřicí jednotka | Zobrazení | X-Y posun, otočný displej | ||||
| Výstup | RS232C | |||||
| Funkce |
|
|||||
| Programování dávkových měření | ||||||
| Napájení | 110/220 V, 50/60 Hz | |||||
| Rozměry | 780x780x1100 mm | 780x780x1100 mm | 810x780x1120 mm | 900x780x1120 mm | 1040x780x1120 mm | |
| Hmotnost | 160 kg | 160 kg | 180 kg | 180 kg | 250 kg | |
| Kterou kalibraci objednat? | 10.2.1 |
Standardní dodávka obsahuje
| Profilprojektor | 1 ks |
| 10x objektiv s poloreflexním zrcadlem se šikmým osvětlením | 1 ks |
| Klipsy k uchycení fólie na matnici | 4 ks |
| Nožní spínač | 1 ks |
| Modrý filtr | 1 ks |
| Kryt proti prachu | 1 ks |
Volitelné příslušenství
| 20x objektiv s poloreflexním zrcadlem a zrcadlem se šikmým osvětlením | ISP-A5000-LENS20X |
| 50x objektiv s poloreflexním zrcadlem | ISP-A5000-LENS50X |
| 100x objektiv s poloreflexním zrcadlem | ISP-A5000-LENS100X |
| Otočný stůl (pro ISP-AZ3010/3020) | ISP-A5000-TABLE |
| Otočný stůl (pro ISP-AZ3025/3030) | ISP-A5001-TABLE |
| Otočný stůl (pro ISP-AZ3040) | ISP-A5003-TABLE |
| Otočná středová podpora (pro ISP-AZ3010) | ISP-A4500-SUPPORT |
| Otočná středová podpora (pro ISP-AZ3020/3025) | ISP-A5000-SUPPORT |
| Průsvitná šablona se stupnicemi | ISP-A5000-CHART |
| Přípravek s upnutím na hroty | ISP-A5000-HOLDER |
| V-blok s upnutím na hroty | ISP-A5000-VBLOCK |
| Čtecí pravítko 50 mm | ISP-A5000-SCALE50 |
| Kontrolní pravítko 300 mm | ISP-A5000-RULE |
| Demonstrační dílec | ISP-A5000-DEMO |
+ Servisní balík potřebných služeb*
» odborná instalace
» kompletní nastavení do provozu
» zaškolení obsluhy
*Ceny za služby nejsou zahrnuty v ceně profilprojektoru.
