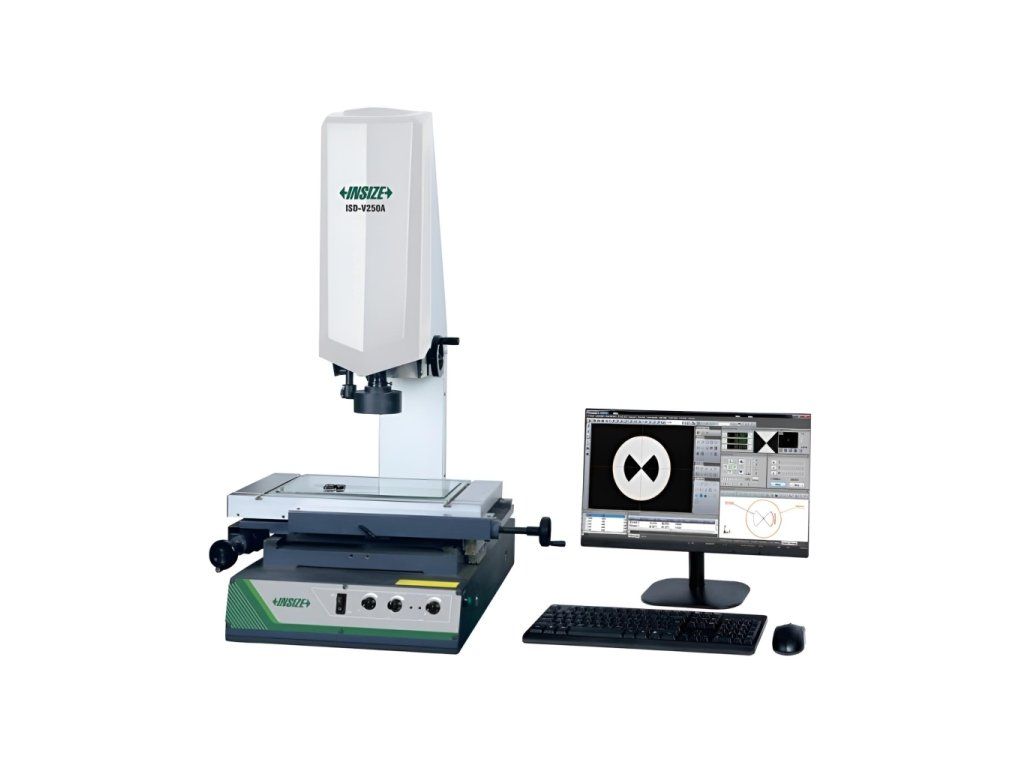

Manuální optický měřicí přístroj (standardní typ) INSIZE ISD-V
Manuální optický měřicí přístroj od INSIZE. Na výběr jsou 4 varianty s maximální výškou 150 mm a maximální hmotností 20 kg měřeného předmětu.
| Kategorie: | Ručně ovládané kamerové měřicí přístroje |
|---|
Dodává se jako kompletní pracoviště včetně servisního balíku. Uvedená cena je již včetně instalace, kompletního nastavení do provozu, zaškolení obsluhy a následné technické podpory po dobu jednoho roku.
Technická specifikace
- Manuální optický měřicí přístroj
- Detekce hran, zaostřování, měření, skenování kontur, kalibrace atd.

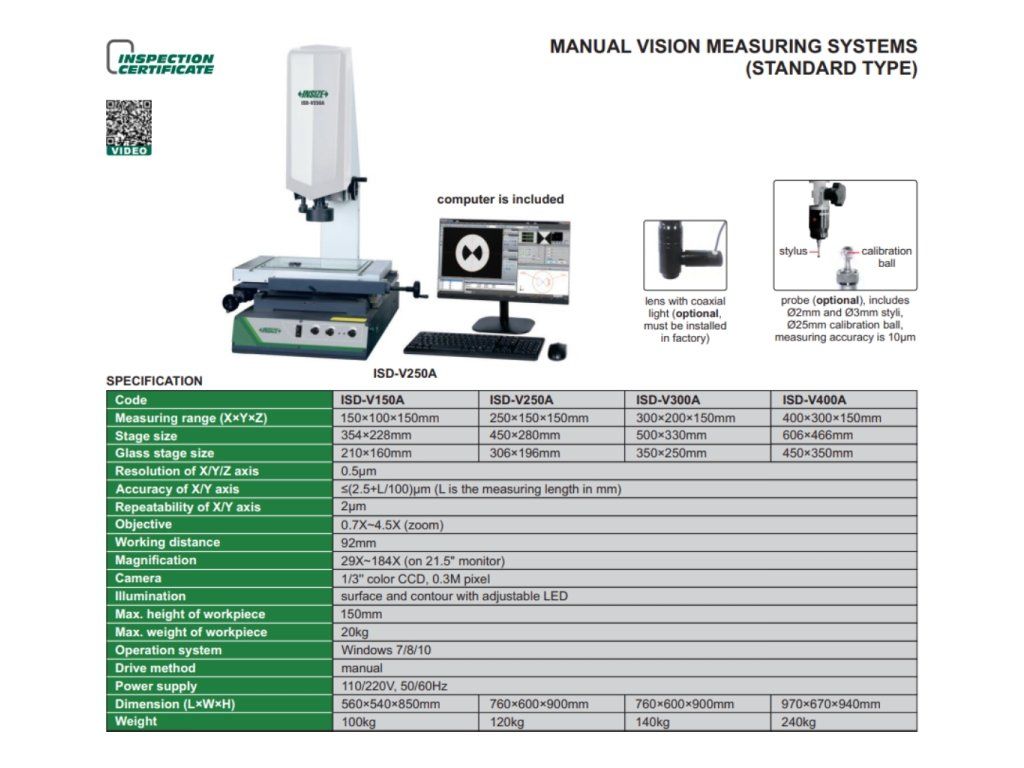

Optický měřicí přístroj
| Produkt | bez koaxiálního světla | ISD-V150A | ISD-V250A | ISD-V300A | ISD-V400A |
| s koaxiálním světlem | ISD-V150ACL | ISD-V250ACL | ISD-V300ACL | ISD-V400ACL | |
| Měřicí rozsah (X×Y×Z) | 150x100x150 mm | 250x150x150 mm | 300x200x150 mm | 400x300x150 mm | |
| Celková plocha | 354x228 mm | 450x280 mm | 500x330 mm | 606x466 mm | |
| Skleněná plocha | 210x160 mm | 306x196 mm | 350x250 mm | 450x350 mm | |
| Rozlišení osy X/Y | 0,5 µm | ||||
| Přesnost osy X/Y | ≤(2.5+L/100)μm (L je měřená délka v mm) | ||||
| Opakovatelnost | 2 µm | ||||
| Objektiv | 0.7X~4.5X (zoom) | ||||
| Pracovní vzdálenost | 92 mm | ||||
| Zvětšení | 29X~184X (na 21,5" monitoru) | ||||
| Kamera | 1/3" barevný CCD, 0.3 M pixel | ||||
| Zorné pole diagonálně | 1,5~10,8 mm | ||||
| Osvětlení | Povrchu a obrysu s nastavitelnou LED | ||||
| Max. výška měřeného předmětu | 150 mm | ||||
| Max. hmotnost měřeného předmětu | 20 kg | ||||
| Operační systém | Windows 7/8/10 | ||||
| Ovládání | Manuální | ||||
| Napájení | 110/220 V, 50/60 Hz | ||||
| Rozměry | 560x540x850 mm | 760x600x900 mm | 760x600x900 mm | 970x670x940 mm | |
| Hmotnost | 100 kg | 120 kg | 140 kg | 240 kg | |
| Kterou kalibraci objednat? |
Standardní dodávka obsahuje
| Manuální optický měřicí přístroj | 1 ks |
| Počítač | 1 ks |
| Kalibrační sklo s grafem | 1 ks |
| Jílová hmota | 1 ks |
| Nožní spínač | 1 ks |
| Kryt proti prachu | 1 ks |
Volitelné příslušenství
| 0,5X Pomocný objektiv | ISD-V-OB05X pracovní vzdálenost: 175 mm Zvětšení: 14.5~92X (na 21,5" monitoru) |
| 2X Pomocný objektiv | ISD-V-OB2X pracovní vzdálenost: 36 mm Zvětšení: 58~368X (na 21,5" monitoru) |
| Dotekový set (sondy) | ISD-V-PROBE zahrnuje doteky Ø2 mm a Ø3 mm, Ø25 mm kalibrační kulička |
| Software | 7313-OFFICE |
Měřicí software v české lokalizaci
Operační systém
- Windows 7/8/10
Měřicí systém v českém jazyce pro operační systém Windows 7/10 s funkcemi jako je automatické ostření, ovládání pomocného světla, ovládání pohybu myší a auto zoom. Nabízí více metod měření obrazu: inteligentní automatická detekce hran, výběr bodů oblasti a výběr bodů z více částí; pomocí myši, sousedních bodů, pomocí nitkového kříže, zvětšení bodů, srovnávací výběr, výběr pomocí sondy, bod hrany a obrysu. Podporuje použití přípravků (fixtur), skenování, navigaci po obraze, uživatelské nastavení, kalibraci pixelů a další funkce. Měření obrazem a sondou lze synchronizovat. Data lze exportovat do Excelu, Wordu, SPC a měřicí prvky lze exportovat do formátu .dxf.
Základní funkce a vlastnosti
Funkce / Snímání
- Základní prvky: kružnice, přímka, rádius, rovina, válec, kužel atd.
- Pokročilejší geometrické funkce: tolerance polohy, rovinnost, přímost, soustřednost atd.
Automatické detekce hran a profilu
- VISION automaticky detekuje hrany, následně automatizovaně vyhodnotí bez případné chyby obsluhy, vyhodnotí daný rozměr
Tvorba měřicích programů
- K snímání jednotlivých programových kroků (přímka, kružnice, vzdálenost...) dochází postupně metodou „ukaž a opakuj”. Program lze spustit v poloautomatickém režimu. Obsluha pomocí kliček vytváří posuv stroje, detekce hran je automatická.
Měření rozměrů
Geometrické měření
Metody měření a konstrukce prvků
Export dat do CAD, EXCEL a WORD
Skenování hran
Skenování obrysu
Skenování profilu
CAD měření
- Po importu dat z CAD, nastavení data a ustanovení souřadnicového systému
software automaticky měří
CAD porovnávání
- Po importu dat z CAD a nastavení data lze porovnat reálný obraz dílce s CAD výkresem
Výpis funkcí a vlastností
- Vyhodnotí souřadnice či polohu jednotlivých prvků a následně
můžete kombinovat jednotlivé vzdálenosti dle libosti - Měří délku, přímost, úhel a počáteční body linky
- Měří souřadnice středu, průměr, poloměr, kruhovitost kružnic
- včetně grafického výstupu - Měří vzdálenost mezi dvěma prvky
- Měří průměr, poloměr, úhel, kruhovitost rádiusu
- Měří úhel v dané soustavě prvků
- Vyhodnocuje geometrické veličiny jako: soustřednost, souosost,
symetrie, poloha, kolmost, rovnoběžnost, a jiné. - Software nabízí automatickou i manuální detekci hrany
- Každý programový prvek (linka, kružnice, rádius, ...)
může mít své vlastní světelné nastavení, a tak zajistíte
ideální podmínky pro automatický běh měřicího programu - Export dat do CSV, Excel, Word, CAD
- Do programu lze zakomponovat i výpočetní funkce
- Možnost tvorby maker pro zrychlené programování
*11/25
