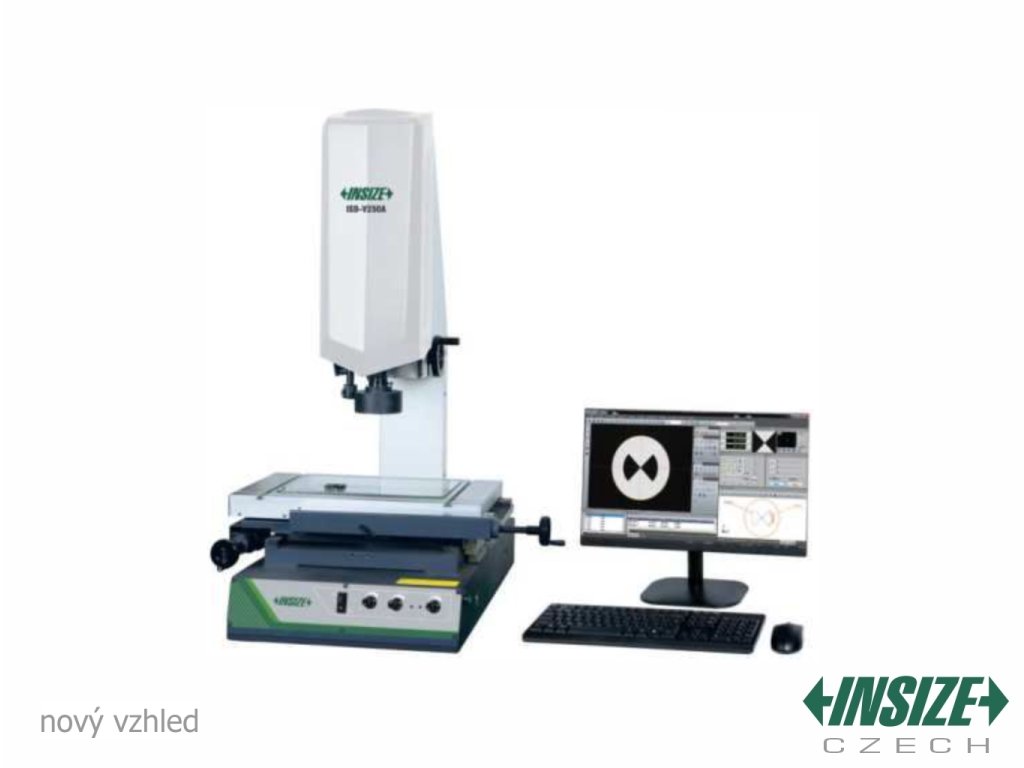

Optický měřicí přístroj Vision INSIZE ISD-V150A

Profesionální měřicí systém INSIZE se zvětšením 33X~195X, s osami X=150 mm, Y=100 mm, Z=200 mm, celkovou plochou 354x228 mm, skleněnou plochou 210x160 mm, softwarem a počítačem.

Můžeme doručit do:
23.9.2022
Skladem u výrobce
Kód: ISD-V150A
Značka: Insize
999 999 Kč 1 209 999 Kč včetně DPH
Kategorie: Ručně ovládané kamerové měřicí přístroje
Obj. číslo: ISD-V150A

Letak_ISD-V150A-INSIZE

  • Ručně ovládaný kamerový mikroskop se zvětšením 33X~195X
  • Součástí je počítač a profesionální software

Technická specifikace

Osy

  • X = 150 mm
  • Y = 100 mm
  • Z = 200 mm

Celková plocha

  • 354 x 228 mm

Skleněná plocha

  • 210 x 160 mm

Rozlišení os XYZ

  • 0,5 µm

Přesnost os XY

  •  ≤(2,5 + L/100)μm (L je měřená délka v mm)

Opakovatelnost

  • 2 µm

Objektiv

  • 0,7X~4,5X (zoom)

Pracovní vzdálenost

  • 92 mm

Zvětšení

  • 33X~195X (na 19" monitoru)

Kamera

  • 1/3" barevná CCD, 0,3 M pixel

Osvětlení

  • Povrchu a obrysu s nastavitelnou LED

Max. výška měřeného předmětu

  • 200 mm

Max. hmotnost měřeného předmětu

  • 20 kg

Ovládání

  • Manuální

Zdroj

  • 110/220 V, 50/60Hz

Hmotnost a rozměry (DxŠxV)

  • 100 kg, 560 x 540 x 850 mm

Měřicí software v české lokalizaci

Operační systém

  • Windows 7/8/10

Software_Vision_MBCALIBR_INSIZE

Měřicí systém v českém jazyce pro operační systém Windows 7/10 s funkcemi jako je asistent ostření a ovládání pomocného světla. Nabízí více metod měření obrazu: inteligentní automatická detekce hran, výběr bodů oblasti a výběr bodů z více částí: pomocí myši, sousedních bodů, pomocí nitkového kříže; zvětšení bodů, srovnávací výběr, výběr pomocí sondy, bod hrany a obrysu. Podporuje skenování, navigaci po obraze, uživatelské nastavení, kalibraci pixelů a další funkce. Měření obrazem a sondou lze synchronizovat. Data lze exportovat do Excelu, Wordu, SPC a měřicí prvky lze exportovat do formátu .dxf.

Základní funkce a vlastnosti

Funkce / Snímání

  • Základní prvky: kružnice, přímka, rádius, rovina, válec, kužel atd.
  • Pokročilejší geometrické funkce: tolerance polohy, rovinnost, přímost, soustřednost atd.

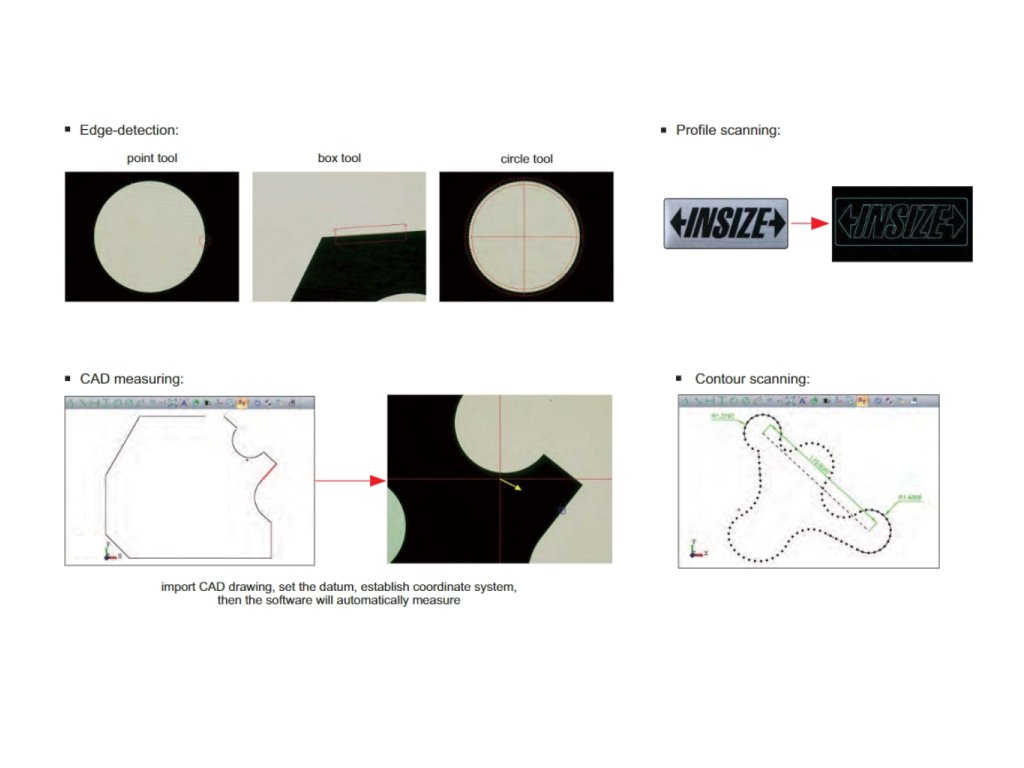

Automatické detekce hran a profilu

  • VISION automaticky detekuje hrany, následně automatizovaně vyhodnotí bez případné chyby obsluhy, vyhodnotí daný rozměr

Tvorba měřicích programů

  • K snímání jednotlivých programových kroků (přímka, kružnice, vzdálenost...) dochází postupně metodou „ukaž a opakuj”. Program lze spustit v poloautomatickém režimu. Obsluha pomocí kliček vytváří posuv stroje, detekce hran je automatická.

Měření rozměrů

Software_FCE_Vision_MBCALIBR_INSIZE

Geometrické měření

Software_FCE2_Vision_MBCALIBR_INSIZE

Metody měření a konstrukce prvků

Konstrukce_prvku_Vision_MBCALIBR_INSIZE

Export dat do CAD, EXCEL a WORD

Export_dat_Vision_MBCALIBR_INSIZE

Skenování hran

Skenovani_hran_Vision_MBCALIBR_INSIZE

Skenování obrysu

Sken_obrysu_Vision_MBCALIBR_INSIZE

Skenování profilu

 Skenovani_profilu_Vision_MBCALIBR_INSIZE

CAD měření

  • Po importu dat z CAD, nastavení data a ustanovení souřadnicového systému
    software automaticky měří

CAD_Vision_MBCALIBR_INSIZE

CAD porovnávání

  • Po importu dat z CAD a nastavení data lze porovnat reálný obraz dílce s CAD výkresem

CAD_porovnavani_Vision_MBCALIBR_INSIZE

Výpis funkcí a vlastností

  • Měří souřadnice bodů, střed souřadnic a délku osy elipsy
  • Měří délku otevřené i uzavřené křivky
  • Měří střed souřadnic, průměr a plochu kružnic
  • Měří délku, šířku a plochu obdélníku
  • Měří vzdálenost mezi dvěma objekty
  • Měří délku, šířku a průměr klíčové dírky
  • Měří úhel mezi dvěma liniemi
  • Měří délku a průměr oblouku
  • Měří šířku a průměr prstencového kroužku (mezikruží)
  • Přenos souřadnic
  • Skenování kontury
  • Detekce profilu
  • Automatická i poloautomatická detekce hran
    • - bod, hranatý výběr, kruh
  • Automatické měření CAD kreseb

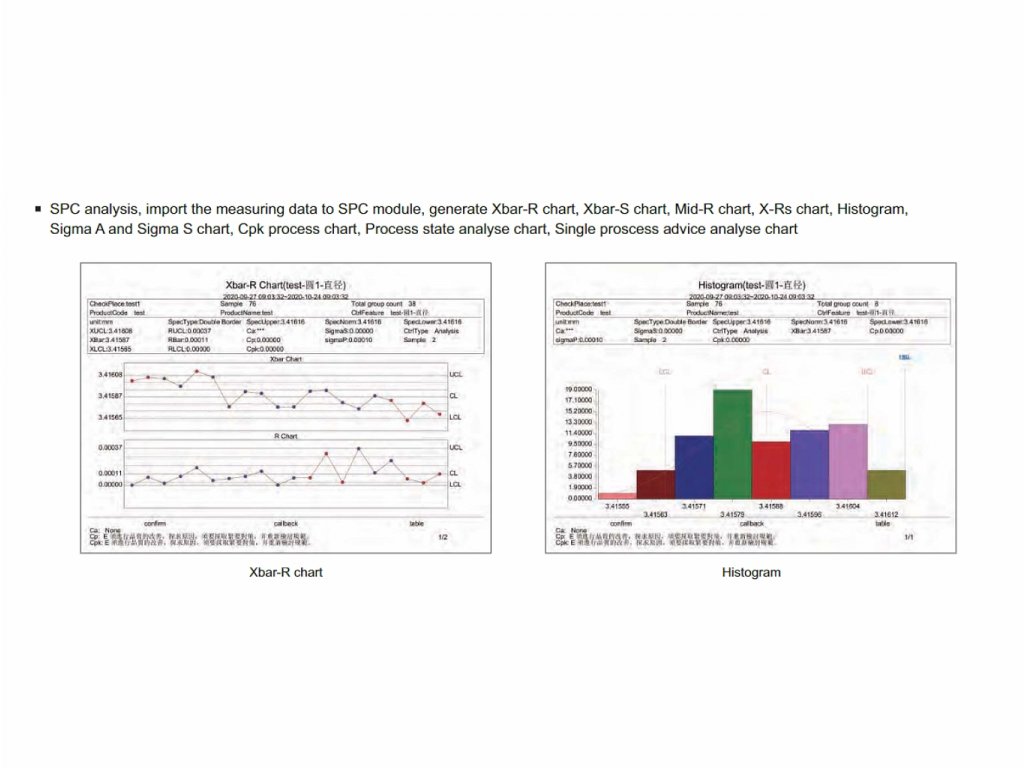

  • Exportování dat do CAD, Excel a Word
  • Měří zaostřovací vzdálenost od objektu + Indikátor zaostření
  • Možnost měření i výšky dílce pomocí zaostřování v ose Z

Standardní dodávka obsahuje

  • Optický měřicí přístroj Vision INSIZE ISD-V150A
  • Počítač
  • Software
  • Kalibrační sklo s grafem
  • Nožní spínač
  • Protiprachový kryt

Další příslušenství

  • 0,5X pomocný objektiv ISD-V-OB05X
  • 2X pomocný objektiv ISD-V-OB2X
  • Dotekový set ISD-V-PROBE







+ Servisní balík potřebných služeb*
» odborná instalace
» kompletní nastavení do provozu
» zaškolení obsluhy

* Ceny za služby nejsou zahrnuty v ceně přístroje. Pro přesnou cenu služeb nás kontaktujte.
