Optický měřicí přístroj Vision s koaxiálním světlem INSIZE ISD-V150ACL

Profesionální měřicí systém INSIZE s koaxiálním světlem, se zvětšením 33X~195X, osami X=150 mm, Y=100 mm, Z=200 mm, celkovou plochou 354x228 mm, skleněnou plochou 210x160 mm, PC a SW.

Můžeme doručit do:
16.4.2024
Skladem u výrobce
Kód: ISD-V150ACL
Značka: Insize
999 999 Kč 1 209 998,79 Kč včetně DPH
Kategorie: Ručně ovládané kamerové měřicí přístroje
Obj. číslo: ISD-V150ACL
  • S objektivem osazeným koaxiálním světlem
  • Ručně ovládaný kamerový mikroskop se zvětšením 33X~195X
  • Součástí je počítač a profesionální software

Dodává se jako kompletní pracoviště včetně servisního balíku. Aplikační technici INSIZE provedou: odbornou instalaci, kompletní nastavení a optimalizaci přístroje do provozu a zaškolí obsluhu + následná technická podpora po dobu jednoho roku.

Technická specifikace

Osy

  • X = 150 mm
  • Y = 100 mm
  • Z = 200 mm

Celková plocha

  • 354 x 228 mm

Skleněná plocha

  • 210 x 160 mm

Rozlišení os XYZ

  • 0,5 µm

Přesnost os XY

  •  ≤(2,5 + L/100)μm (L je měřená délka v mm)

Opakovatelnost

  • 2 µm

Objektiv

  • 0,7X~4,5X (zoom)

Pracovní vzdálenost

  • 92 mm

Zvětšení

  • 33X~195X (na 19" monitoru)

Kamera

  • 1/3" barevná CCD, 0,3 M pixel

Osvětlení

  • Povrchu a obrysu s nastavitelnou LED
  • Objektiv s koaxiálním světlem

Max. výška měřeného předmětu

  • 200 mm

Max. váha měřeného předmětu

  • 20 kg

Ovládání

  • Manuální

Zdroj

  • 110/220 V, 50/60Hz

Váha a rozměry (DxŠxV)

  • 100 kg, 560 x 540 x 850 mm

Měřicí software v české lokalizaci

Operační systém

  • Windows 7/8/10

Software_Vision_MBCALIBR_INSIZE

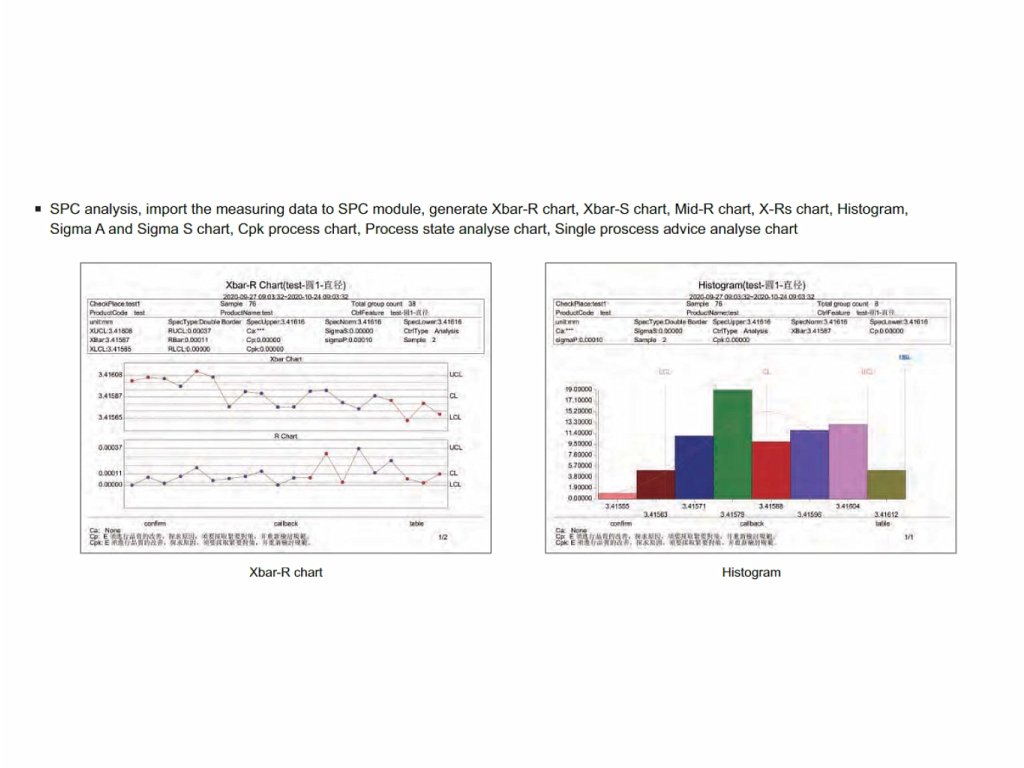

Měřicí systém v českém jazyce pro operační systém Windows 7/10 s funkcemi jako je asistent ostření a ovládání pomocného světla. Nabízí více metod měření obrazu: inteligentní automatická detekce hran, výběr bodů oblasti a výběr bodů z více částí; pomocí myši, sousedních bodů, pomocí nitkového kříže, zvětšení bodů, srovnávací výběr, výběr pomocí sondy, bod hrany a obrysu. Podporuje skenování, navigaci po obraze, uživatelské nastavení, kalibraci pixelů a další funkce. Měření obrazem a sondou lze synchronizovat. Data lze exportovat do Excelu, Wordu, SPC a měřicí prvky lze exportovat do formátu .dxf.

Základní funkce a vlastnosti

Funkce / Snímání

  • Základní prvky: kružnice, přímka, rádius, rovina, válec, kužel atd.
  • Pokročilejší geometrické funkce: tolerance polohy, rovinnost, přímost, soustřednost atd.

Automatické detekce hran a profilu

  • VISION automaticky detekuje hrany, následně automatizovaně vyhodnotí bez případné chyby obsluhy

Tvorba měřicích programů

  • K snímání jednotlivých programových kroků (přímka, kružnice, vzdálenost...) dochází postupně metodou „ukaž a opakuj”. Program lze spustit v poloautomatickém režimu. Obsluha pomocí kliček vytváří posuv stroje, detekce hran je automatická či manuální

Měření rozměrů

Software_FCE_Vision_MBCALIBR_INSIZE

Geometrické měření

Software_FCE2_Vision_MBCALIBR_INSIZE

Metody měření a konstrukce prvků

Konstrukce_prvku_Vision_MBCALIBR_INSIZE

Export dat do CAD, EXCEL a WORD

Export_dat_Vision_MBCALIBR_INSIZESkenovani_hran_Vision_MBCALIBR_INSIZE

Skenování hran

Skenování obrysu

Sken_obrysu_Vision_MBCALIBR_INSIZE

Skenování profilu

 Skenovani_profilu_Vision_MBCALIBR_INSIZE

CAD měření

  • Po importu dat z CAD, nastavení data a ustanovení souřadnicového systému
    software automaticky měří

CAD_Vision_MBCALIBR_INSIZE

CAD porovnávání

  • Po importu dat z CAD a nastavení data lze porovnat reálný obraz dílce s CAD výkresem

CAD_porovnavani_Vision_MBCALIBR_INSIZE

Výpis funkcí a vlastností

  • Vyhodnotí souřadnice či polohu jednotlivých prvků a následně
    můžete kombinovat jednotlivé vzdálenosti dle libosti
  • Měří délku, přímost, úhel a počáteční body linky
  • Měří souřadnice středu, průměr, poloměr, kruhovitost kružnic
    - včetně grafického výstupu
  • Měří vzdálenost mezi dvěma prvky
  • Měří průměr, poloměr, úhel, kruhovitost rádiusu
  • Měří úhel v dané soustavě prvků
  • Vyhodnocuje geometrické veličiny jako: soustřednost, souosost,
    symetrie, poloha, kolmost, rovnoběžnost, a jiné.
  • Software nabízí automatickou i manuální detekci hrany
  • Každý programový prvek (linka, kružnice, rádius, ...)
    může mít své vlastní světelné nastavení, a tak zajistíte
    ideální podmínky pro automatický běh měřicího programu
  • Export dat do CSV, Excel, Word, CAD
  • Do programu lze zakomponovat i výpočetní funkce
  • Možnost tvorby maker pro zrychlené programování

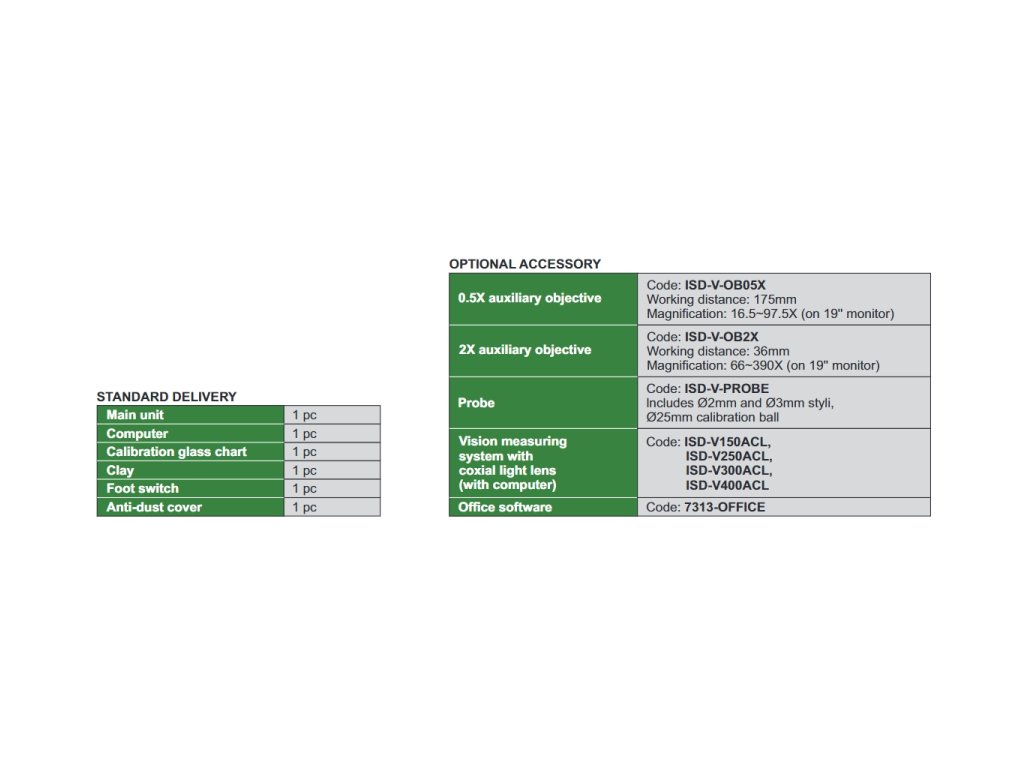

Standardní dodávka obsahuje

  • Optický měřicí přístroj Vision s koaxiálním světlem INSIZE ISD-V150ACL
  • Počítač
  • Software
  • Kalibrační sklo s grafem
  • Nožní spínač
  • Protiprachový kryt

Další příslušenství

  • 0,5X pomocný objektiv ISD-V-OB05X
  • 2X pomocný objektiv ISD-V-OB2X
  • Dotekový set ISD-V-PROBE







Velké měřicí přístroje INSIZE » výhradně přes naši obchodní síť

Z důvodu dodržení politiky výrobce a garance vysoké kvality, jsou velké měřicí přístroje INSIZE dodávané koncovým zákazníkům výhradně přes naši obchodní síť, protože naši aplikační technici musí provést » Instalaci » Nastavení a optimalizaci systému » Zaškolení obsluhy + garantujeme: Technické poradenství ​
