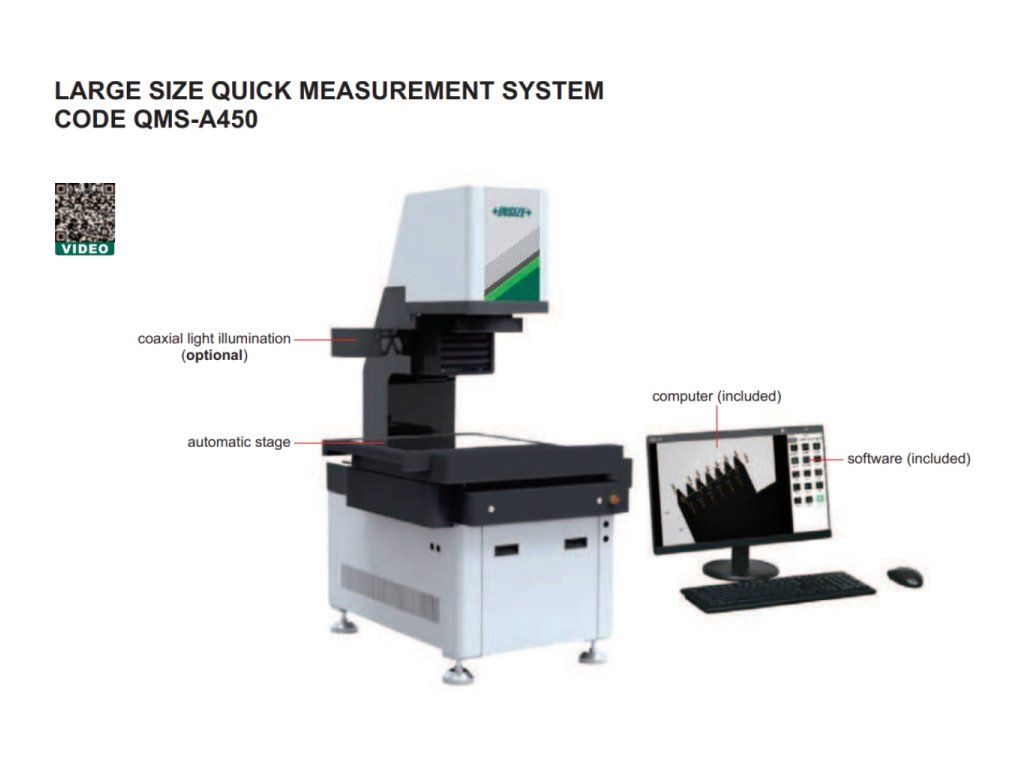

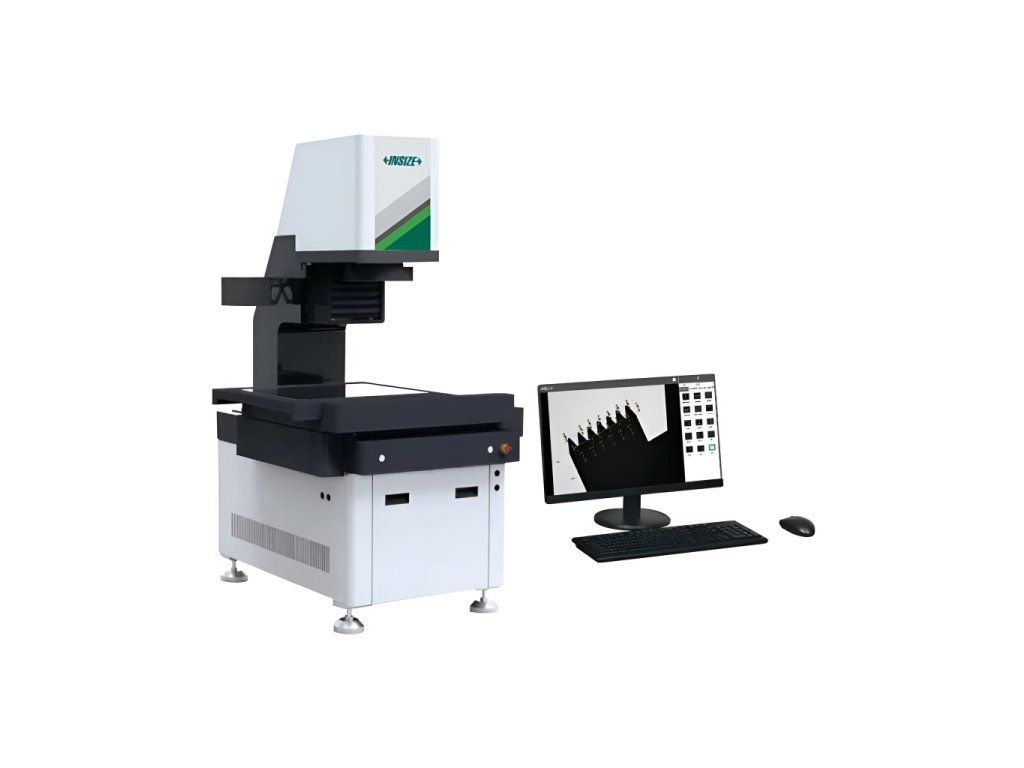

Velký rychlý měřicí přístroj INSIZE QMS-A450
Velký optický rychlý měřicí přístroj s posuvným stolkem pro automatizované měření ve 2D od INSIZE. Na výběr je 1 varianta s maximální hmotností měřeného předmětu 25 kg.
| Kategorie: | Na poptávku |
|---|
Technická specifikace
- Optický rychlý měřicí přístroj pro automatizované měření ve 2D
- Automatické zaostření a měření
- Měření jednoho nebo více obrobků jedním krokem
- Obrobky lze umístit na libovolné místo měřicí plochy
- Možnost měření více než 999 rozměrů a více než 200 obrobků v jednom cyklu
- Vhodné pro díly s vysokými požadavky na přesnost, a to u velkých, středních i malých rozměrů

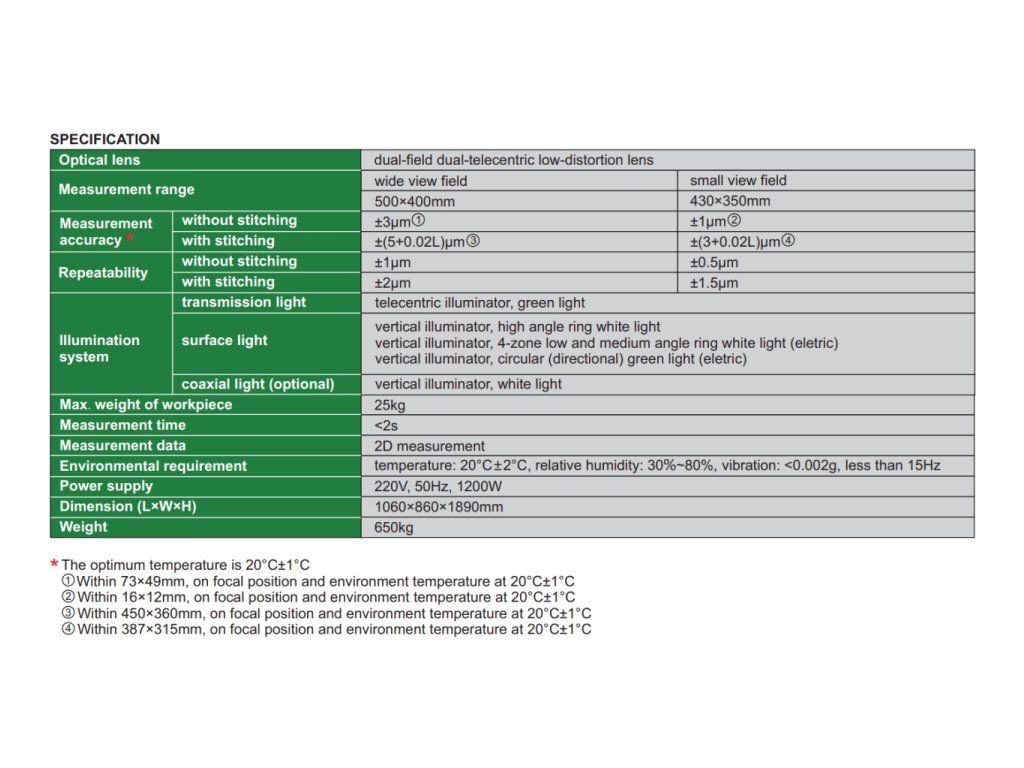

Optický měřicí přístroj
| Optická soustava | bi-telecentrický objektiv s nízkým zkreslením | ||
| Rozsah měření (X×Y) | široké zobrazovací pole | malé zobrazovací pole | |
| 500x400 mm | 430x350 mm | ||
| Přesnost měření * | bez pohybu stolku | ±3 μm | ±1 μm |
| s pohybem stolku | ±(5+0.02L) μm | ±(3+0.02L) μm | |
| Opakovatelnost | bez pohybu stolku | ±1 µm | ±0,5 μm |
| s pohybem stolku | ±2 µm | ±1,5 μm | |
| Max. hmotnost měřeného předmětu | 25 kg | ||
| Rychlost měření | <2s | ||
| Typ měření | 2D měření | ||
| Zdroj napájení | 220V, 50 Hz, 1200 W | ||
| Osvětlení | spodní | telecentrické zelené světlo | |
| povrchové | vertikální světlo s | ||
| koaxiální (volitelné) | vertikální bílé světlo | ||
| Požadavky na prostředí | teplota: 20°C ±2°C, relativní vlhkost: 30% ~ 80%, vibrace: <0,002 g (kmitočet nižší než 15 Hz) | ||
| Rozměry (D׊×V) | 1060x860x1890 mm | ||
| Hmotnost | 650 kg | ||
| Kterou kalibraci objednat? |

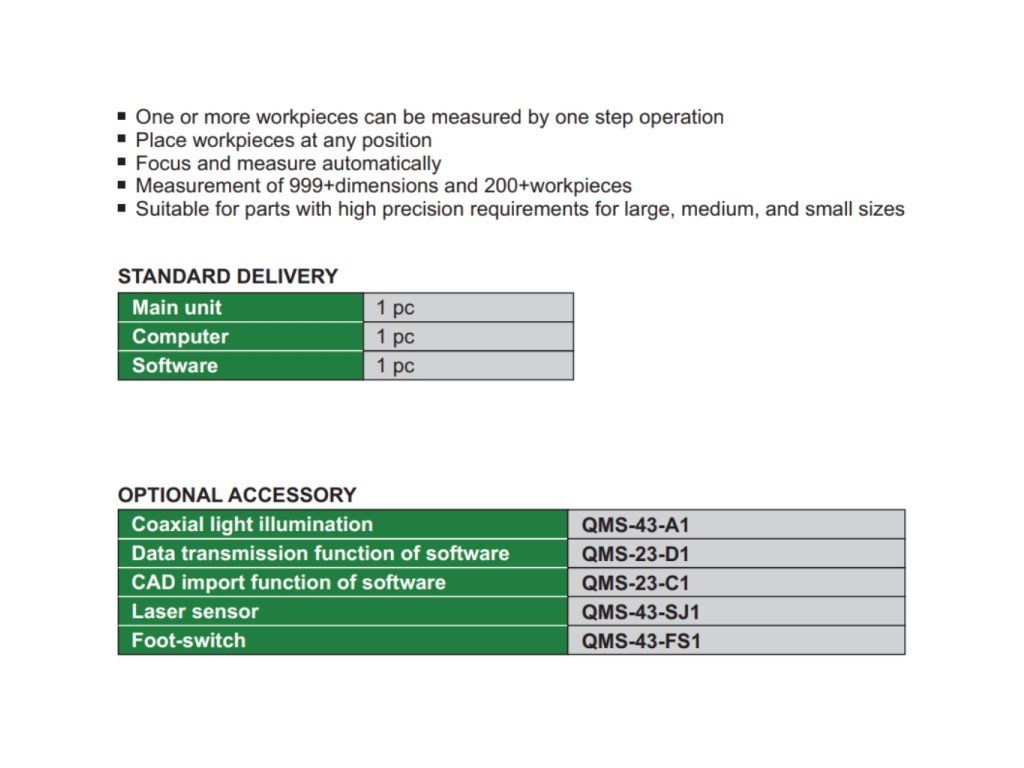

Standardní dodávka obsahuje
| Optický rychlý měřicí přístroj | 1 ks |
| Počítač | 1 ks |
| Software | 1 ks |
Volitelné příslušenství
| Koaxiální osvětlení | QMS-43-A1 |
| Funkce přenosu dat softwaru | QMS-23-D1 |
| Funkce importu dat z CAD do softwaru | QMS-23-C1 |
| Laserový senzor | QMS-43-SJ1 |
| Nožní spínač | QMS-43-FS1 |

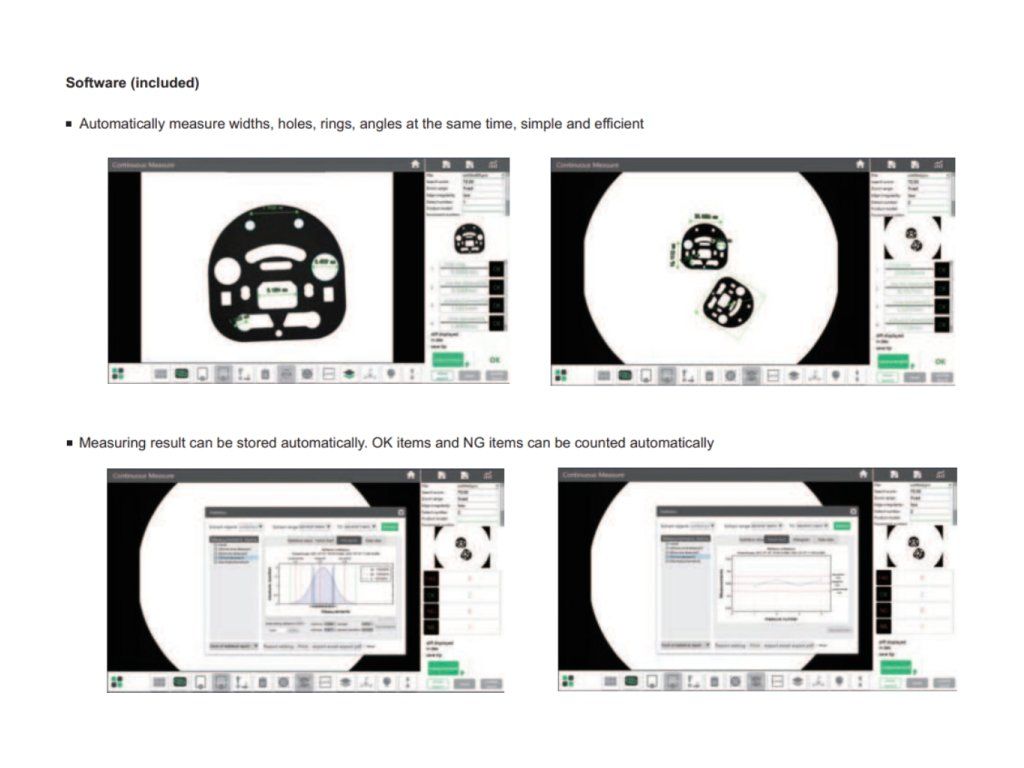

Měřicí systém
- Automaticky měří délky, průměry slepých i průchozích děr, rádiusy, závity, úhly i geometrické tolerance v jednom momentu
- Lze měřit libovolný počet dílců najednou a tím získat rychlé sortování produkce na GO/NOGO měření s výrazným grafickým znázorněním
- Automatické vyhodnocení, počítání dobrých i neshodných kusů, propracovaná statistická analýza naměřených dat za libovolné časové období
+ Servisní balík potřebných služeb*
» odborná instalace
» kompletní nastavení do provozu
» zaškolení obsluhy
*Ceny za služby nejsou zahrnuty v ceně optického přístroje.
