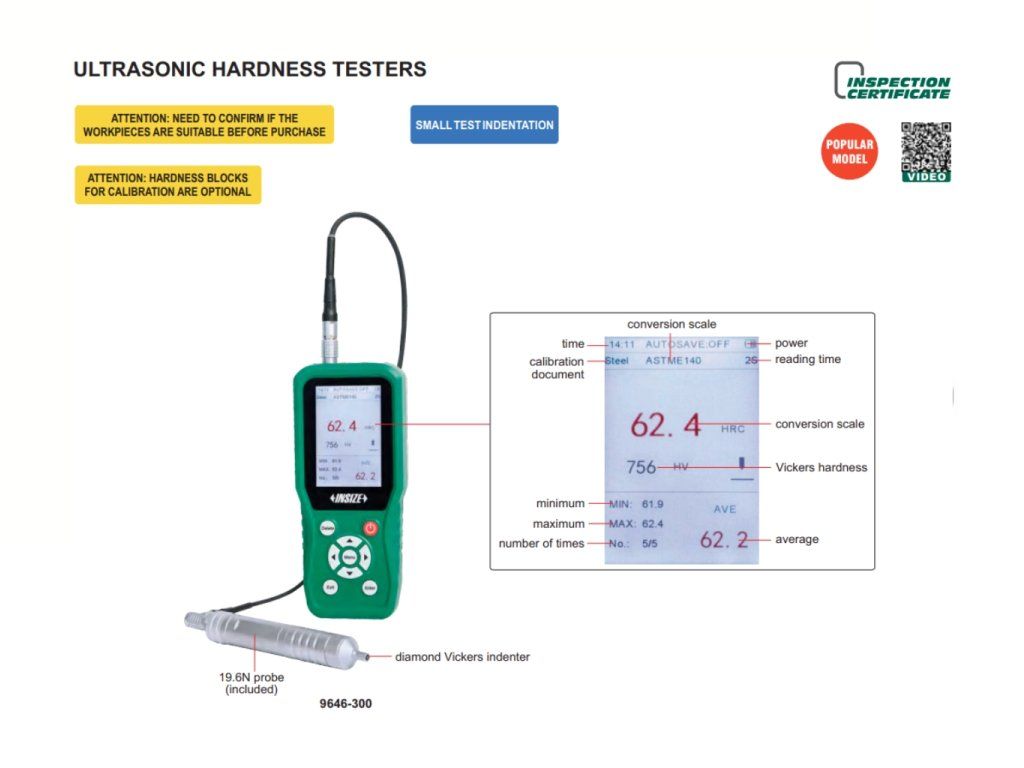

Digitální ultrazvukový tvrdoměr Vickers přenosný INSIZE 9646
Digitální ultrazvukový tvrdoměr Vickers přenosný s externí sondou typu D od INSIZE. Na výběr jsou 2 varianty s rozsahem měření HV 50-1599. Možnost převodu stupnice na Vickers (HV), Brinell (HBW), Rockwell (HRA, HRB, HRC), Shore (HS) a pevnost v tahu (MPa).
| Kategorie: | Tvrdoměry přenosné |
|---|---|
| Provedení: | Digitální |
| Stupnice: | Vickers |
Technická specifikace

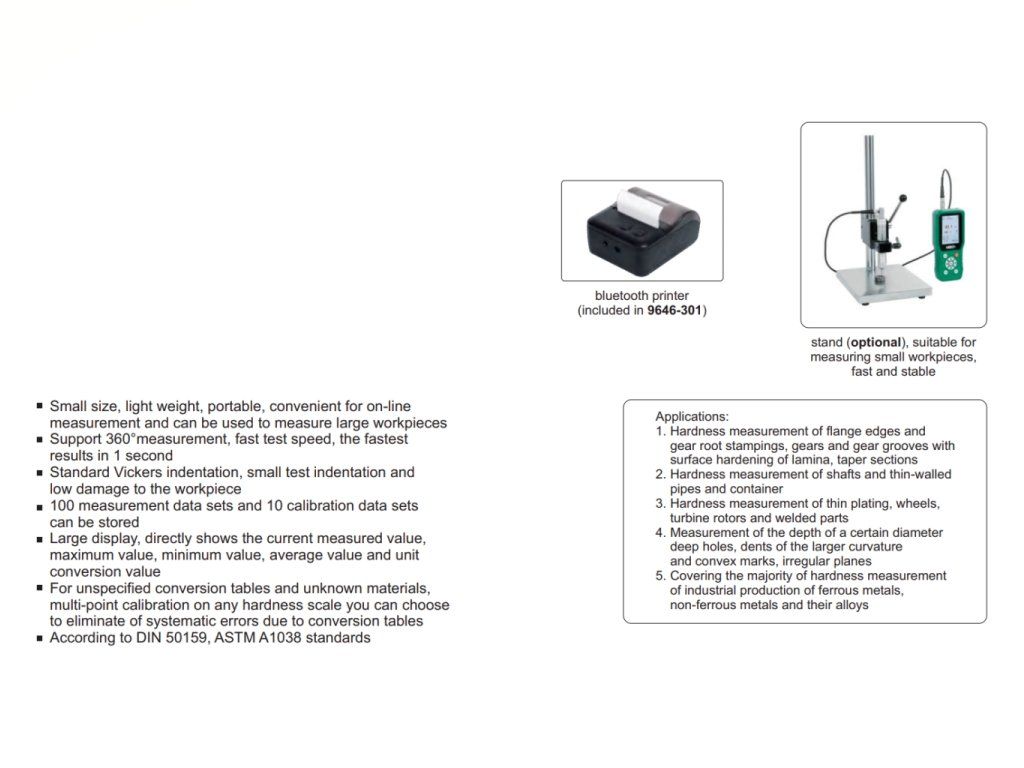

- Digitální tvrdoměr Vickers lze konvertovat i do jiných metod
- Odpovídá normám ASTM A1038, DIN 50159
- Možnost uložit 100 měřicích sad a 10 kalibračních sad
- Automatický výpočet maximální, minimální a průměrné hodnoty
- Podpora 360° měření, rychlé testování, nejrychlejší výsledky již za 1 sekundu
- Standardní Vickersovo vtištění, malé otisky a nízké poškození povrchu obrobku
- Malá velikost, nízká hmotnost, přenosný, vhodný pro on-line měření a lze použít pro měření velkých obrobků

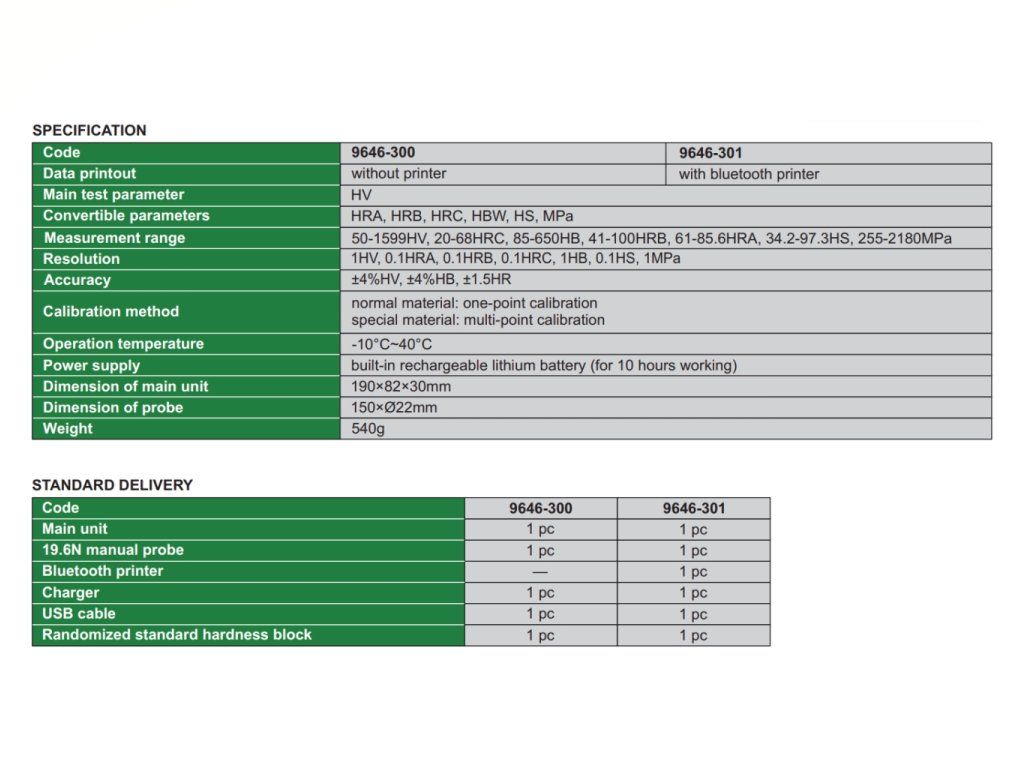

Tvrdoměr Vickers
| Produkt | 9646-300 | 9646-301 |
| Tiskárna | Bez tiskárny | S tiskárnou |
| Hlavní parametr | HV (Vickers) | |
| Lze konvertovat na stupnice | Brinell (HBW), Rockwell (HRA, HRB, HRC), Shore (HS), pevnost v tahu (MPa) | |
| Měřicí rozsah | 50-1599HV, 20-68HRC, 85-650HB, 41-100HRB, 61-85.6HRA, 34.2-97.3HS, 255-2180MPa | |
| Rozlišení | 1HV, 0.1HRA, 0.1HRB, 0.1HRC, 1HB, 0.1HS, 1MPa | |
| Přesnost | ±4%HV, ±4%HB, ±1.5HR | |
| Metoda kalibrace | Běžné materiály: jednobodová kalibrace, speciální materiály: vícebodová kalibrace | |
| Provozní teplota | -10°C~40°C | |
| Napájení | Vestavěná lithiová dobíjecí baterie (výdrž až 10 hodin) | |
| Rozměry tvrdoměru | 190x82x30 mm | |
| Rozměry sondy | 150×Ø22mm | |
| Hmotnost | 540 g | |
| Kterou kalibraci objednat? | 15.1.3 |
Standardní dodávka obsahuje
| Produkt | 9646-300 | 9646-301 |
| Tvrdoměr Vickers | 1 ks | 1 ks |
| 19,6 N manuální sonda | 1 ks | 1 ks |
| Bluetooth tiskárna | - | 1 ks |
| Nabíječka | 1 ks | 1 ks |
| USB kabel | 1 ks | 1 ks |
| Náhodně vybraný testovací blok | 1 ks | 1 ks |
| Sonda typu D | 1 ks | 1 ks |

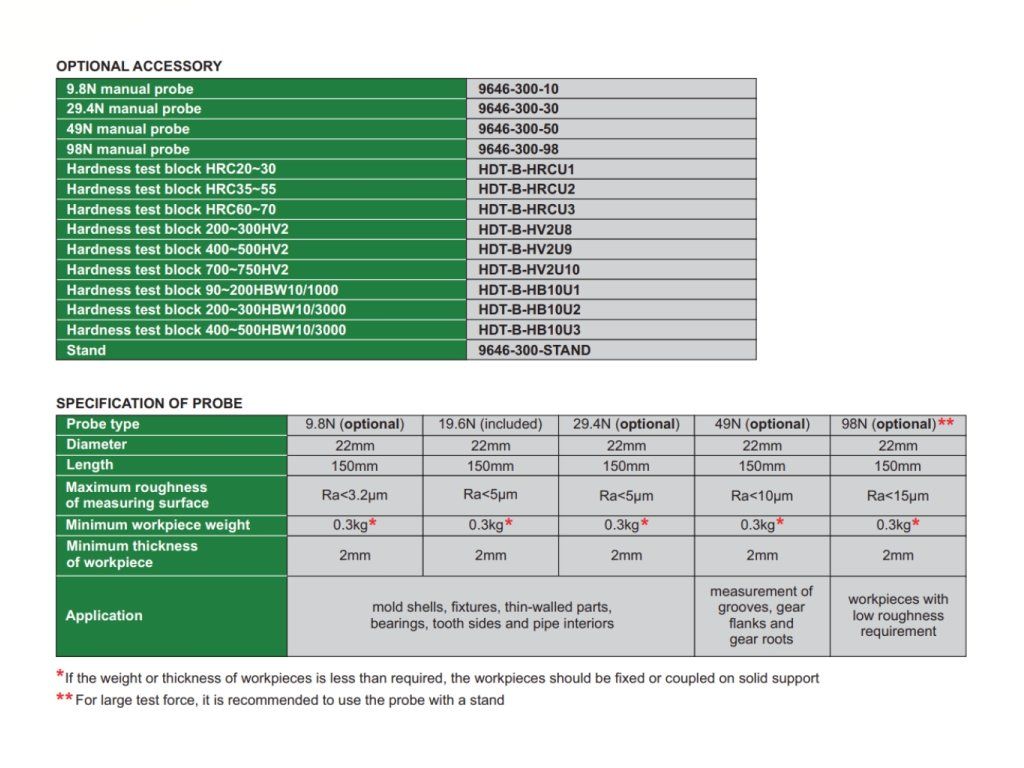

Volitelné příslušenství
| 9,8 N manuální sonda | 9646-300-10 | |
|
9646-300- 30 | |
|
9646-300- 50 | |
|
9646-300-98 | |
| Testovací blok HRC20~30 | HDT-B-HRCU1 | |
| Testovací blok HRC35~55 | HDT-B-HRCU2 | |
| Testovací blok HRC60~70 | HDT-B-HRCU3 | |
| Testovací blok 200~300 HV2 | HDT-B-HV2U8 | |
| Testovací blok 400~500 HV2 | HDT-B-HV2U9 | |
| Testovací blok 700~750 HV2 | HDT-B-HV2U10 | |
| Testovací blok 90~200 HBW 10/1000 | HDT-B-HB10U1 | |
| Testovací blok 200~300 HBW 10/3000 | HDT-B-HB10U2 | |
| Testovací blok 400~500 HBW 10/3000 | HDT-B-HB10U3 | |
| Stojánek | 9646-300-STAND |
| Sonda | 9,8 N (volitelné) | 19,6 N (součástí) | 29,4 (volitelné) | 49 N (volitelné) | 98 N (volitelné)** | |
| Průměr | 22 mm | 22 mm | 22 mm | 22 mm | 22 mm | |
| Délka | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm | |
| Maximální drsnost povrchu obrobku | Ra<3.2 μm | Ra<5 μm | Ra<10 μm | Ra<10 μm | Ra<15 μm | |
| Minimální hmotnost obrobku | 0,3 kg* | 0,3 kg* | 0,3 kg* | 0,3 kg* | 0,3 kg* | |
| Maximální tloušťka obrobku | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | |
| Použití | formy, upínací přípravky, tenkostěnné díly, ložiska, boky zubů, vnitřní plochy trubek | drážky, boky a kořeny ozubených kol | obrobky s hladkým povrchem | |||
*Pokud je hmotnost nebo tloušťka obrobku menší, než je požadováno, je nutné obrobek upevnit nebo připevnit na pevnou podložku.
**Při velké zkušební síle se doporučuje použít sondu s držákem (stojanem).
