Optický měřicí přístroj Vision INSIZE ISD-V300A

• Ručně ovládaný kamerový mikroskop se zvětšením 29X~184X
• S detekcí hrany, profilu, indikátorem zaostření, měřením souřadnic, délek, ploch, vzdáleností či se skenováním kontury
• Horní LED prstencové osvětlení, spodní konturové LED osvětlení
• Součástí je počítač a profesionální software

Dodává se jako kompletní pracoviště včetně servisního balíku. Aplikační technici INSIZE provedou: odbornou instalaci, kompletní nastavení a optimalizaci přístroje do provozu a zaškolí obsluhu + následná technická podpora po dobu jednoho roku.

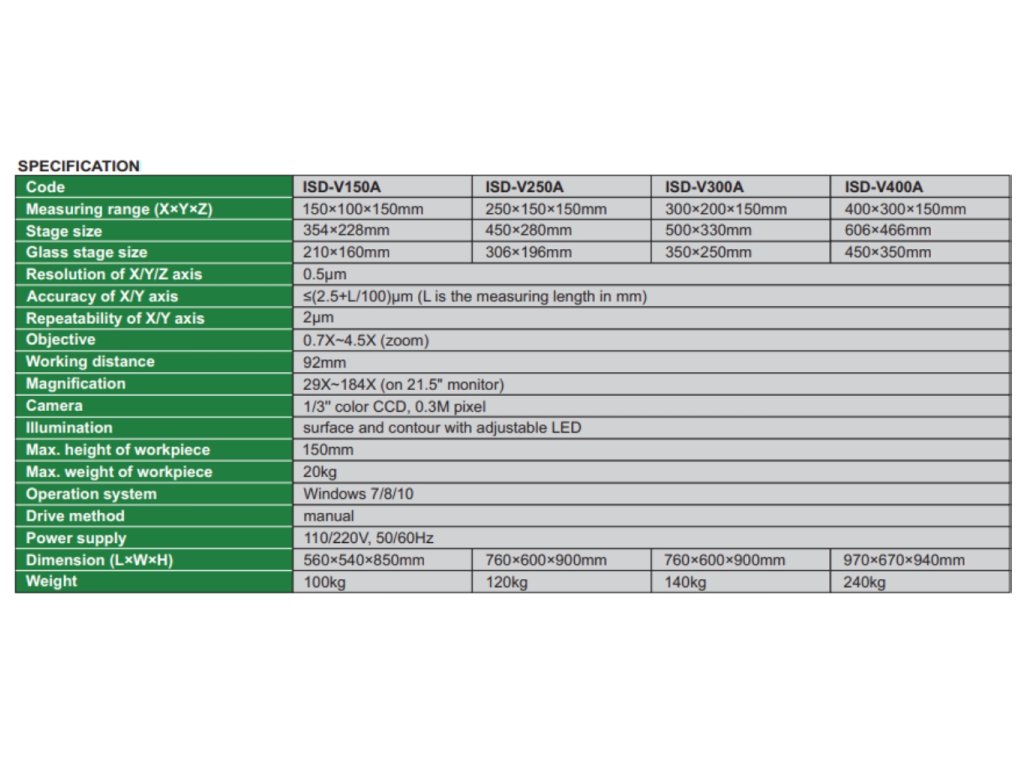

Technická specifikace

Osy

• X = 300 mm
• Y = 200 mm
• Z = 150 mm

Celková plocha

• 500 x 330 mm

Skleněná plocha

• 350 x 250 mm

Rozlišení os XYZ

• 0,5 µm

Přesnost os XY

•  ≤(2,5 + L/100)μm (L je měřená délka v mm)

Opakovatelnost

• 2 µm

Objektiv

• 0,7X~4,5X (zoom)

Pracovní vzdálenost

• 92 mm

Zvětšení

• 29X~184X (na 21,5" monitoru)

Kamera

• 1/3" barevná CCD, 0,3 M pixel

Osvětlení

• Povrchu a obrysu s nastavitelnou LED

Max. výška měřeného předmětu

• 150 mm

Max. hmotnost měřeného předmětu

• 20 kg

Ovládání

• Manuální

Zdroj

• 110/220 V, 50/60Hz

Hmotnost a rozměry (DxŠxV)

• 140 kg, 760 x 600 x 900 mm

Měřicí software v české lokalizaci

Operační systém

• Windows 7/8/10

Měřicí systém v českém jazyce pro operační systém Windows 7/10 s funkcemi jako je asistent ostření a ovládání pomocného světla. Nabízí více metod měření obrazu: inteligentní automatická detekce hran, výběr bodů oblasti a výběr bodů z více částí: pomocí myši, sousedních bodů, pomocí nitkového kříže; zvětšení bodů, srovnávací výběr, výběr pomocí sondy, bod hrany a obrysu. Podporuje skenování, navigaci po obraze, uživatelské nastavení, kalibraci pixelů a další funkce. Měření obrazem a sondou lze synchronizovat. Data lze exportovat do Excelu, Wordu, SPC a měřicí prvky lze exportovat do formátu .dxf.

Základní funkce a vlastnosti

Funkce / Snímání

• Základní prvky: kružnice, přímka, rádius, rovina, válec, kužel atd.
• Pokročilejší geometrické funkce: tolerance polohy, rovinnost, přímost, soustřednost atd.

Automatické detekce hran a profilu

• VISION automaticky detekuje hrany, následně automatizovaně vyhodnotí bez případné chyby obsluhy

Tvorba měřicích programů

• K snímání jednotlivých programových kroků (přímka, kružnice, vzdálenost...) dochází postupně metodou „ukaž a opakuj”. Program lze spustit v poloautomatickém režimu. Obsluha pomocí kliček vytváří posuv stroje, detekce hran je automatická či manuální

Měření rozměrů

Geometrické měření

Metody měření a konstrukce prvků

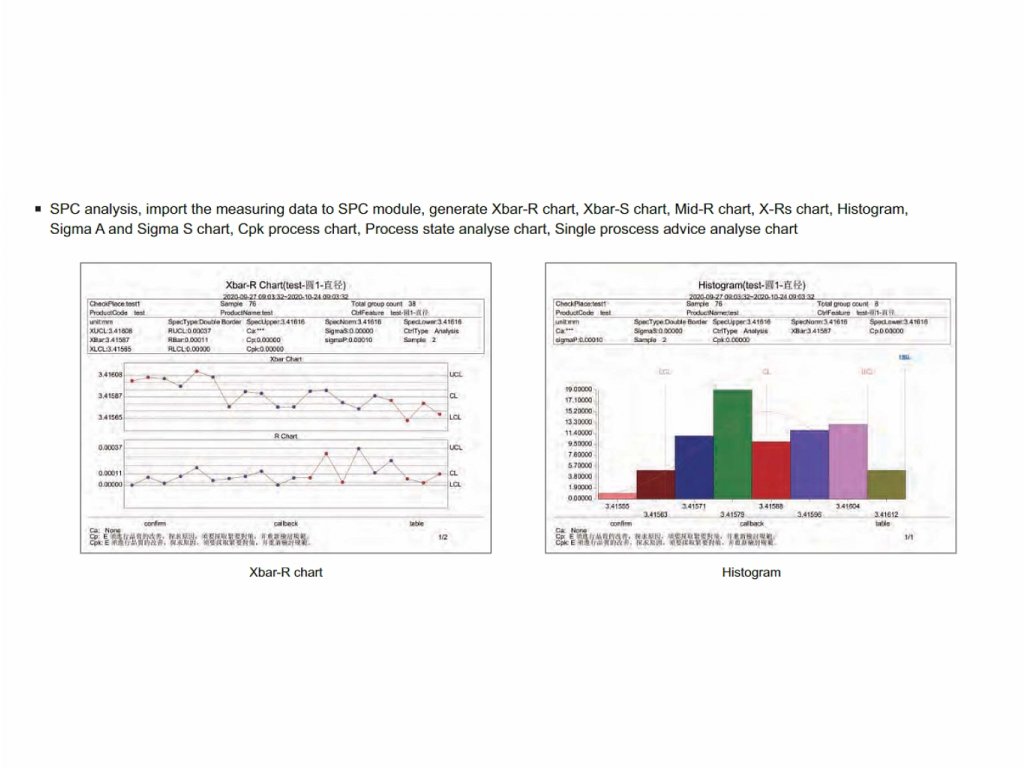

Export dat do CAD, EXCEL a WORD

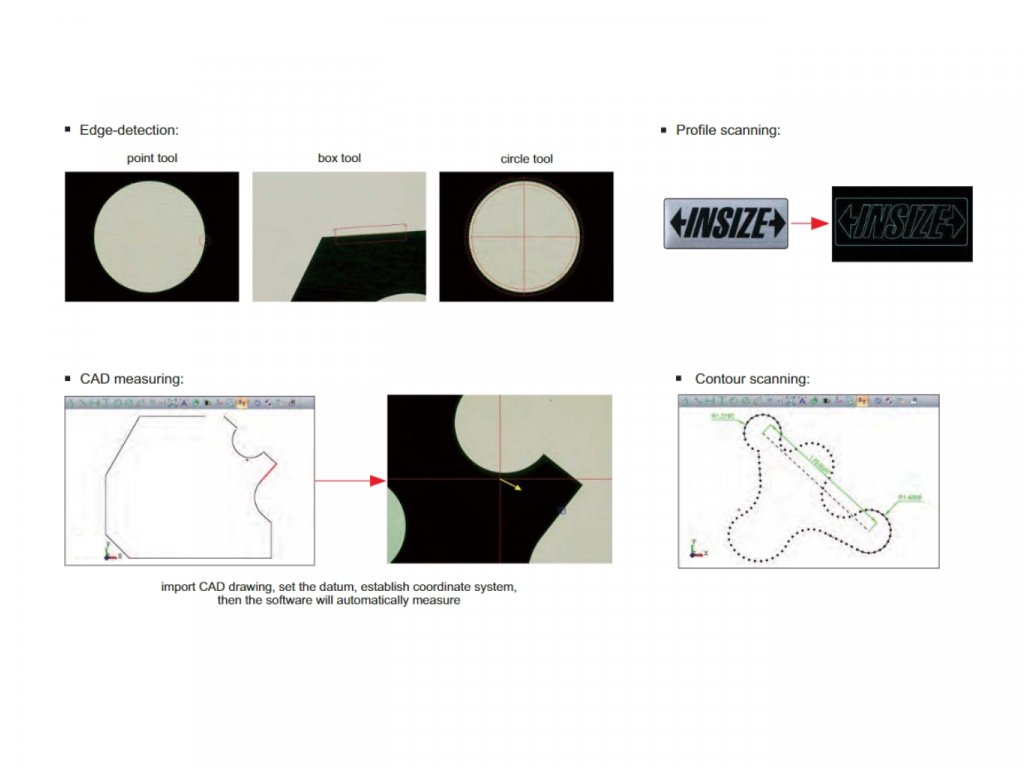

Skenování hran

Skenování obrysu

Skenování profilu

CAD měření

• Po importu dat z CAD, nastavení data a ustanovení souřadnicového systému
  software automaticky měří

CAD porovnávání

• Po importu dat z CAD a nastavení data lze porovnat reálný obraz dílce s CAD výkresem

Výpis funkcí a vlastností

• Vyhodnotí souřadnice či polohu jednotlivých prvků a následně
  můžete kombinovat jednotlivé vzdálenosti dle libosti
• Měří délku, přímost, úhel a počáteční body linky
• Měří souřadnice středu, průměr, poloměr, kruhovitost kružnic
  - včetně grafického výstupu
• Měří vzdálenost mezi dvěma prvky
• Měří průměr, poloměr, úhel, kruhovitost rádiusu
• Měří úhel v dané soustavě prvků
• Vyhodnocuje geometrické veličiny jako: soustřednost, souosost,
  symetrie, poloha, kolmost, rovnoběžnost, a jiné.
• Software nabízí automatickou i manuální detekci hrany
• Každý programový prvek (linka, kružnice, rádius, ...)
  může mít své vlastní světelné nastavení, a tak zajistíte
  ideální podmínky pro automatický běh měřicího programu
• Export dat do CSV, Excel, Word, CAD
• Do programu lze zakomponovat i výpočetní funkce
• Možnost tvorby maker pro zrychlené programování

Standardní dodávka obsahuje

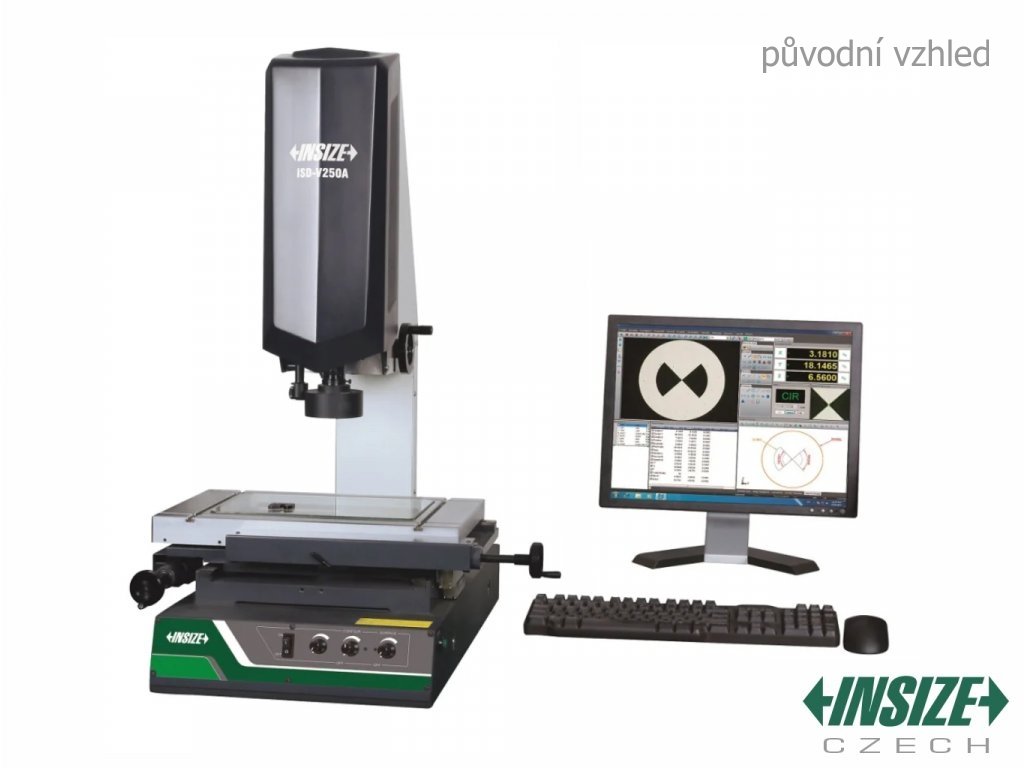

• Optický měřicí přístroj Vision INSIZE ISD-V300A
• Počítač
• Software
• Kalibrační sklo s grafem
• Nožní spínač
• Protiprachový kryt
• Clay (samolepící štítek)

Další příslušenství

• 0,5X pomocný objektiv ISD-V-OB05X
• 2X pomocný objektiv ISD-V-OB2X
• Dotekový set ISD-V-PROBE

Velké měřicí přístroje INSIZE » výhradně přes naši obchodní síť

Z důvodu dodržení politiky výrobce a garance vysoké kvality, jsou velké měřicí přístroje INSIZE dodávané koncovým zákazníkům výhradně přes naši obchodní síť, protože naši aplikační technici musí provést » Instalaci » Nastavení a optimalizaci systému » Zaškolení obsluhy + garantujeme: Technické poradenství ​
