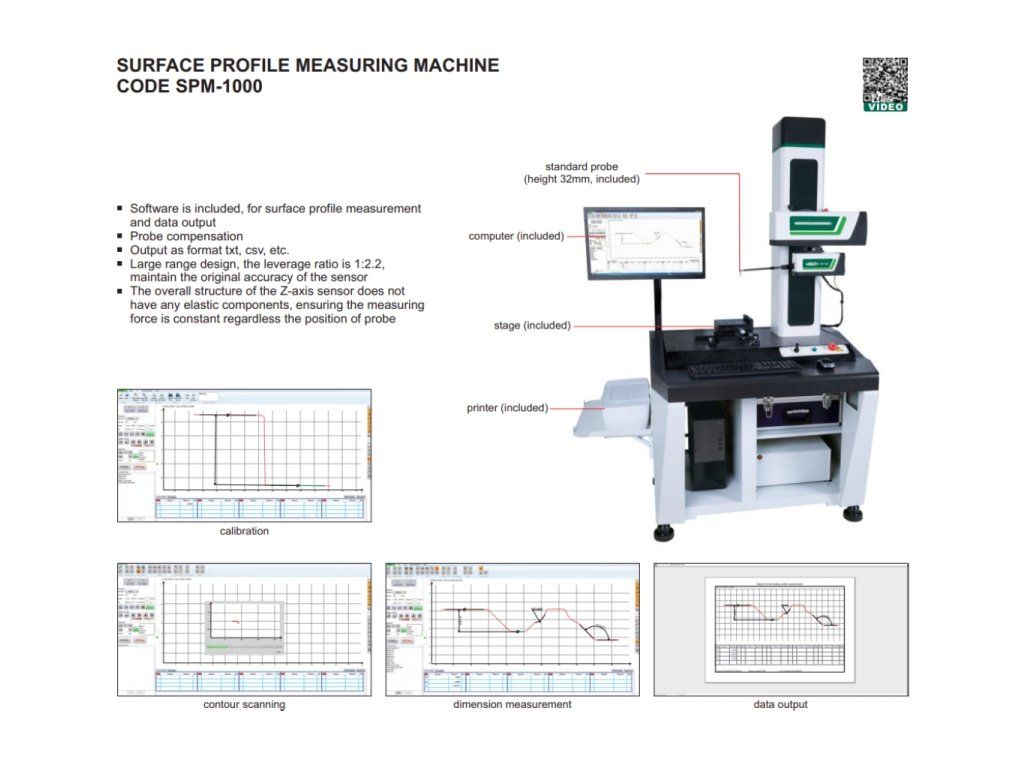

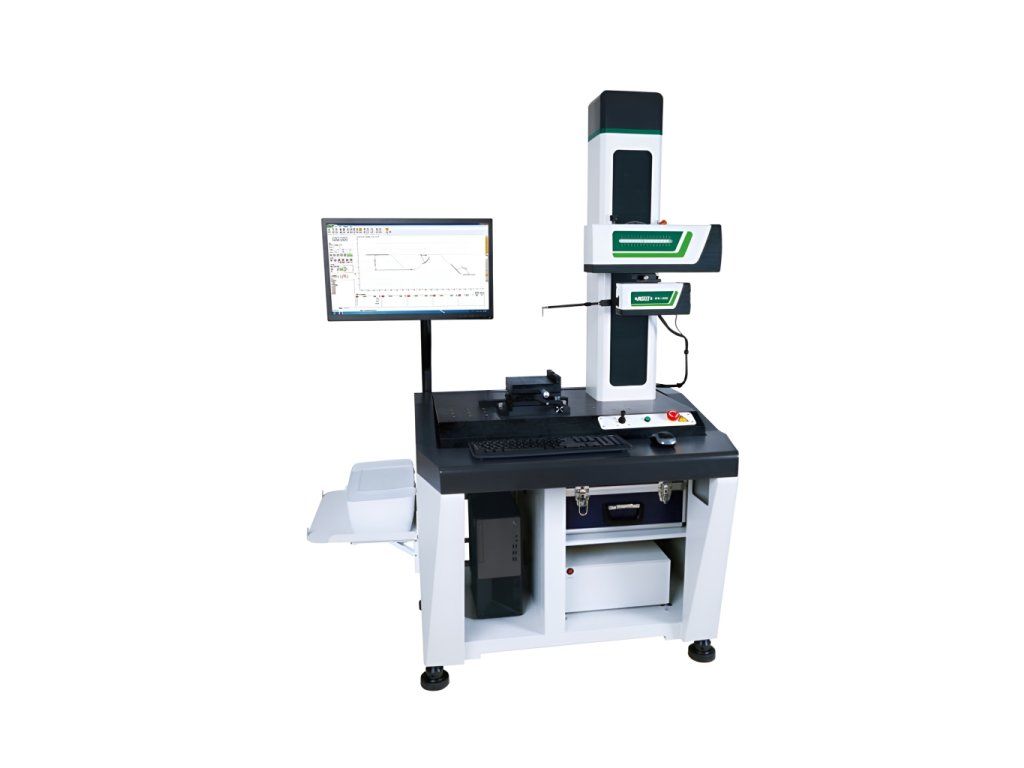

Stacionární konturoměr INSIZE SPM-1000
Stacionární konturoměr s bohatou výbavou včetně softwaru pro měření vzdáleností, skenování profilu a kvalifikaci od INSIZE. Na výběr je 1 varianta s rozsahem měření osy X 140 mm a osy Z ±20 mm.
| Kategorie: | Na poptávku |
|---|
Technická specifikace
- Konturoměr pro měření vzdáleností, skenování profilu a kvalifikaci
- Výstup dat ve formátech .txt, .csv, .dxf a dalších
- Neohebný snímač osy Z zajišťuje stabilní přítlak hrotu bez ohledu na jeho polohu
- Kompenzace snímacího hrotu pro co nejpřesnější záznam kontury, pákový poměr 1:2,2

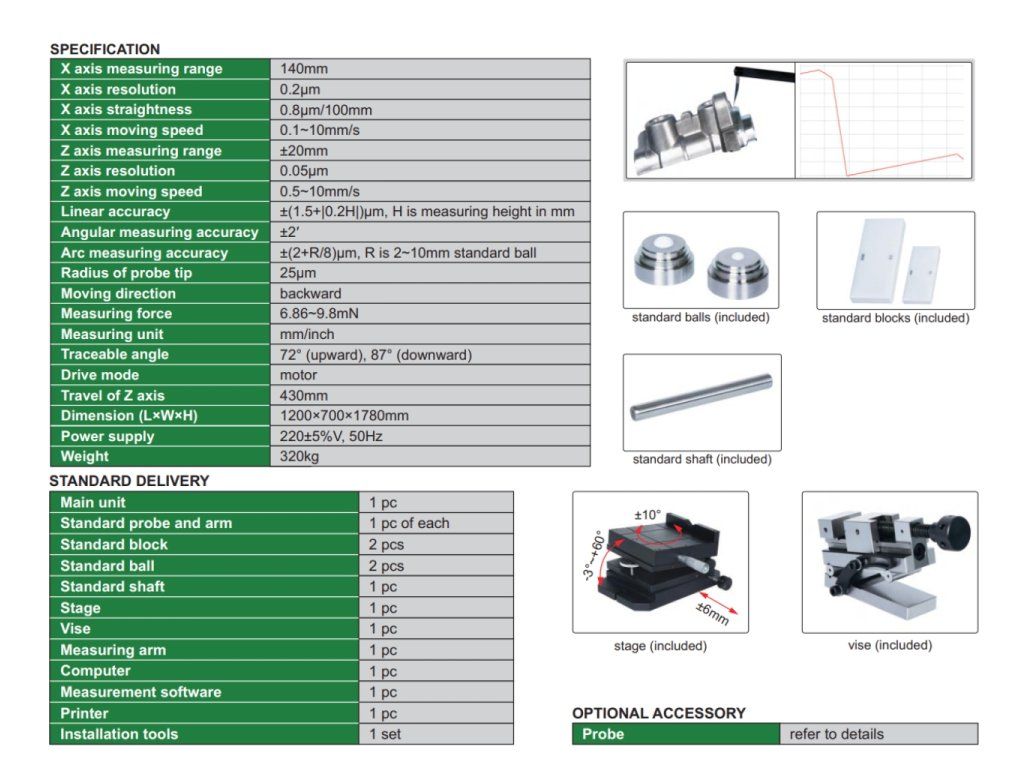

Specifikace konturoměru
| Osa X | Rozsah | 140 mm |
| Rozlišení | 0,2 µm | |
| Rychlost pohybu | 0.1~10mm/s | |
| Přímočarost | 0.8μm/100mm | |
| Osa Z | Rozsah | ±20 mm |
| Rozlišení | 0,05 μm |
|
| Rychlost pohybu | 0.5~10 mm/s | |
| Přímočarost | 0.45μm/100 mm | |
| Posuv | 430 mm | |
| Lineární přesnost | ±(1.5+|0.2H|)μm, H je měřená výška v mm | |
| Přesnost měření úhlu | ±2′ | |
| Přesnost měření oblouků | ±(2+R/8)μm, R je 2~10mm standardní kulička | |
| Poloměr hrotu sondy | 25μm | |
| Směr pohybu | Zpětný | |
| Měřicí síla | 6.86~9.8mN | |
| Měřicí jednotka | mm/inch | |
| Sledovatelný úhel | 72° (nahoru), 87° (dolů) | |
| Pohon | Motorový | |
| Napájení | 220 ±5%V, 50Hz | |
| Rozměry | 1200x700x1780 mm | |
| Hmotnost | 320 kg | |
| Kterou kalibraci objednat? | 14.3.1 |
Standardní dodávka obsahuje
| Konturoměr | 1 ks (včetně pracovního stolu, ovládací jednotky, ovladače, senzoru) |
| Standardní sonda a rameno | 1 ks od každého |
| Kalibrační etalon | 2 ks |
| Kalibrační koule | 2 ks |
| Kalibrační hřidélka | 1 ks |
| Křížový stolek | 1 ks |
| Sinusový svěrák | 1 ks |
| Počítač | 1 ks |
| Software | 1 ks |
| Tiskárna | 1 ks |
| Instalační pomůcky | Set |
Volitelné příslušenství

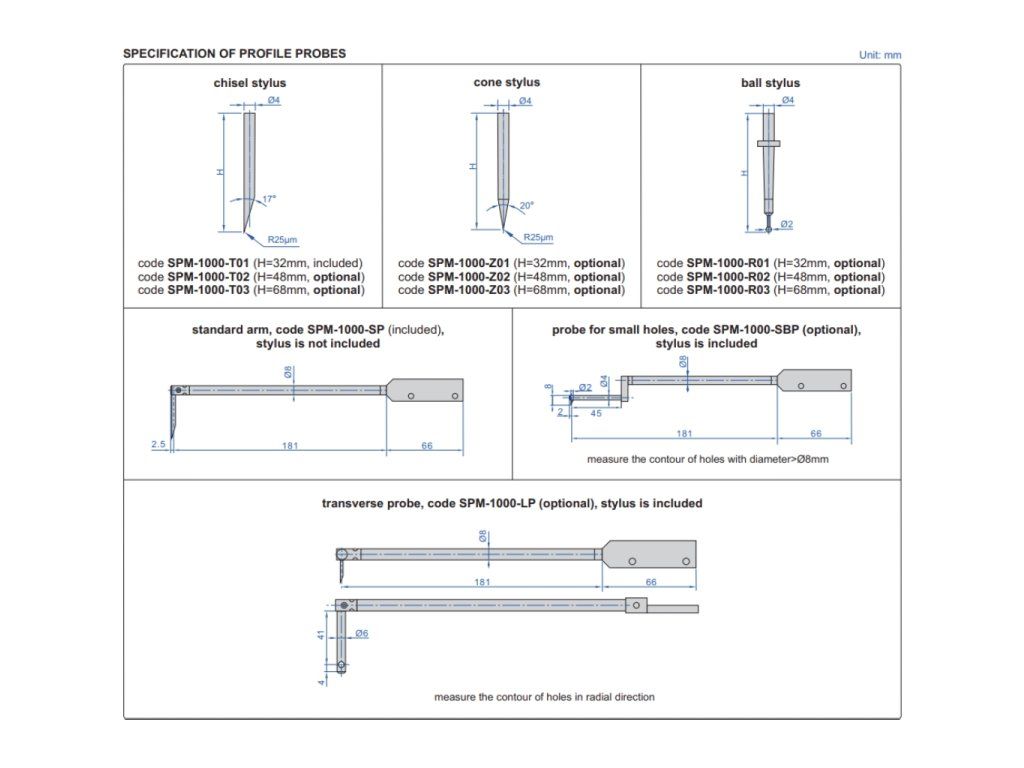

| Sonda | SPM-1000-xxxx |
